Сертификат: Контакторы - сертификатКонтактор постоянного тока КТПВ 623 (КТПВ623) производства Завод "Электроконтактор".
Особенности исполнения:
- контакторы изготавливаются без плит и допускают установку на изоляционных или металлических заземленных панелях и на рейках;
- в стандартном типоисполнении выпускаются контакторы с величиной номинального напряжения катушки управления на 110В и 220В (постоянного тока). Другие исполнения значений напряжения втягивающих катушек требуют согласования с заводом-производителем.
Дополнительная комплектация:
с учетом индивидуальных потребностей контакторы комплектуются контактами с серебряными вставками по заказу согласно заявке.
Предназначение:
включение и отключение электрических цепей в стационарных электроустановках.
Маркировочная бирка содержит следующие обозначения и параметры КТПВ-623 Х1:
- КТ - контактор тока,
- П - постоянный род ток,
- В - индекс предприятия-изготовителя,
- 6 - номер серии,
- 2 - число главных контактов,
- 3 - величина номинального тока 160А,
- Х1 - климатическое исполнение и категория размещения (У3, УХЛ3).
Таблица технических характеристик:
Наименование параметра |
Значение |
|
Номинальное напряжение сети
|
до 660В
|
|
Материал дугогасительных камер
|
асбестоцемент
|
|
Номинальный ток
|
160А
|
|
Номинальное напряжение катушки управления
|
110В, 220В постоянного тока,
другие напряжения - по согласованию |
|
Число полюсов
|
2
|
|
Количество дополнительных контактов
|
3 н.р. + 3 н.з.
|
|
Степень защиты
|
IР00
|
|
Режим работы
|
повторно-кратковременный, ПВ 40%
|
|
Климатическое исполнение
|
У3, УХЛ3
|
|
Присоединение внешних проводников
|
переднее и заднее
|
Схема подключения контактора КПВ (КТПВ)

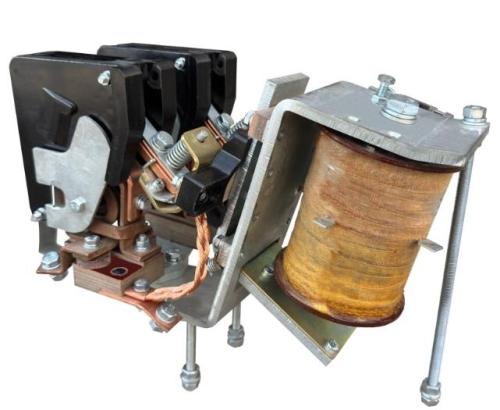

Как выглядит контактор тока группы КТПВ можно увидеть на фото, а также на 3д-модели в нашем видео-ролике!
Примечание:
чтобы купить контактор - разместите заявку, указав при заказе необходимые параметры.
