Гидротолкатель ТЭ-80 У2

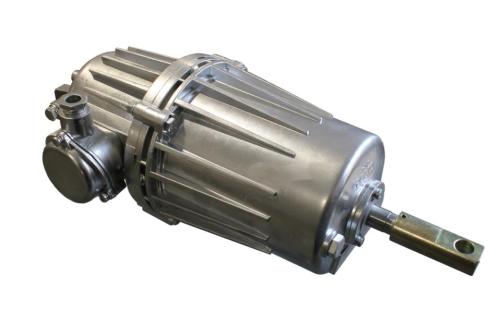

Гидротолкатель ТЭ-80

Завод «Электроконтактор» предлагает высококачественные комплектующие для кранового и промышленного оборудования. Среди востребованных решений - гидротолкатель ТЭ-80 У2, предназначенный для плавного и безопасного приведения в действие тормозных механизмов в составе подъемно-транспортной техники.

Толкатели электрогидравлические ТЭ-80 предназначены для применения в качестве привода колодочных пружинных тормозов, а также других механизмов, служащих для механизации различных производственных процессов.

Электрогидравлический толкатель ТЭ-80 используется в тормозных механизмах ТКГ-400, ТКГ-500.

Технические характеристики Гидротолкатель ТЭ-80:

• Производство - Россия, г. Челябинск;
• Производитель: ООО Завод Электроконтактор;
• Среднее усилие подъема - 800 Н;
• Развиваемое усилие подъема - 900 Н;
• Ход штока - 60 мм;
• Номинальная мощность двигателя - 0,42 квт;
• Номинальное напряжение питающей сети - 380В;
• Частота тока питающей сети - 50Гц;
• Число оборотов двигателя (синхронное) - 2800 об/мин;
• Масса рабочей жидкости - не более 1,6 кг;
• Масса толкателя - не более 15,5 кг;
• Время подъема штока на тормозе, не более - 0,7 с;
• Время обратного хода штока на тормозе, не более - 0,4 с;

Преимущества гидротолкателя ТЭ-80

• Плавное и точное позиционирование механизмов
• Высокая надежность в тяжелых условиях эксплуатации
• Простота монтажа и обслуживания
• Совместимость с различными системами управления
• Долгий срок службы

Области применения

• Крановое оборудование: мостовые, козловые, башенные краны (модели ТКГ-400/500).
• Металлургия: привод тормозов рольгангов, ножниц, манипуляторов в цехах горячей прокатки.
• Энергетика: механизмы затворов ГЭС, приводы конвейеров ТЭС.
• Горнодобыча: тормоза конвейеров, подъёмных установок, дробилок.
• Промышленность: автоматизированные линии сборки, прессы, станки с ЧПУ.

Структура условного обозначения:

ТЭ – Х – Х2
ТЭ – толкатель электрогидравлический
Х – модель толкателя (16; 25; 30; 50; 80)
ХХ – климатическое исполнение, категория размещения ГОСТ 15150

Инструкция по эксплуатации Гидротолкателя ТЭ-80

1. Подключение толкателя к сети переменного тока напряжением 380В и частотой 50Гц следует производить через коробку выводов. Клеммная панель имеет три вывода, к которым посредством клемм подсоединятся вводной кабель. Толкатель необходимо заземлить, для чего его нужно соединить с помощью заземляющего винта и гибкого медного заземляющего проводника к заземляющему устройству.
2. Штоки и установочный узел следует очистить от консервационной смазки и пыли.
3. Проверить наличие уплотнительных колец на пробках заливного, контрольного и сливного отверстий. При необходимости подтянуть пробки.
4. Перед началом работы необходимо несколькими включениями проверить четкость работы механизма с установленным на нем толкателем.
5. После длительного хранения и перерыва в работе следует обязательно проконтролировать сопротивление изоляции обмоток электродвигателя относительно корпуса. В случае падения сопротивления изоляции менее 5 МОм в холодном состоянии двигатель необходимо просушить.
6. Для обеспечения четкой работы толкателя при температуре окружающей среды ниже минус 10°С необходимо путем нескольких кратковременных включений прогреть толкатель. Продолжительность включений должна составлять до 10с с интервалом 1-2мин.

Почему стоит выбрать "Электроконтактор"?

• Собственное производство с полным циклом
• Строгий контроль качества на всех этапах
• Гарантия
• Сертификаты соответствия
• Техническая поддержка

Как заказать?

Отдел продаж: +7(351) 2-777-444 (Многоканальный)
Email:  info@elektrokontaktor.ru
Онлайн-заявка на сайте

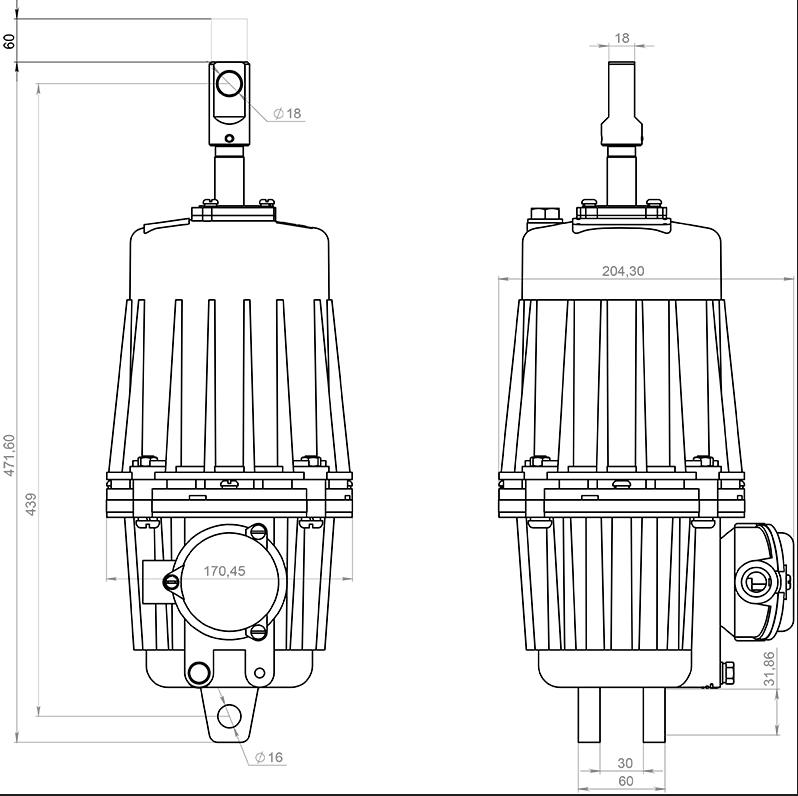

 Чертеж, внешний вид, габаритные, установочные и присоединительные размеры ТЭ-80



ВНИМАНИЕ: Уважаемые покупатели, будте бдительны! Участились случаи обращений по контрофактной продукции. Закупайте продукцию у официальных дилеров, либо на Заводе изготовителе.

Гарантийные обязательства распространяются только на оригинальную продукцию завода!!!
