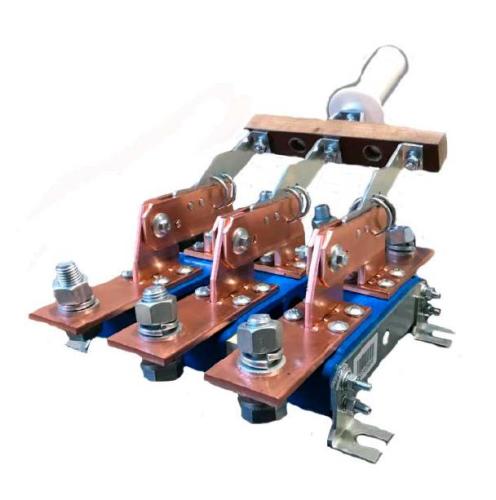

Рубильник РЕ19-43 31110 1600А: мощный и надежный защитный элемент для электросетей
В мире современных технологий и энергетической сети, надежная защита стала одной из основных задач. Одной из самых эффективных и простых в использовании систем является рубильник РЕ19-43 31110 1600А.
Основная задача рубильника РЕ19-43 31110 1600А – обеспечение замыкания и отключения электрической цепи при необходимости. Это позволяет защитить оборудование и электросети от повреждений, связанных с перегрузками, короткими замыканиями и другими аварийными ситуациями.
Один из главных особенностей этого рубильника – его высокая номинальная мощность до 1600 Ампер. Это означает, что устройство способно справиться с большими нагрузками и обеспечить эффективную защиту даже для самых требовательных систем.
Кроме того, РЕ19-43 31110 1600А изготавливается из высококачественных материалов, что гарантирует его долговечность и надежность в эксплуатации. Отличное качество изготовления и компактный дизайн позволяют установить рубильник в самых различных условиях.
Немаловажным плюсом работы с рубильником РЕ19-43 31110 1600А является его простота и удобство в эксплуатации. Включение и выключение устройства осуществляется путем перевода рукоятки в соответствующее положение, что позволяет быстро и безопасно выполнять необходимые операции.
Также стоит отметить, что рубильник РЕ19-43 31110 1600А имеет высокий уровень безопасности благодаря наличию специального механизма блокировки, который предотвращает случайное включение или выключение.
Структура условного обозначения:
РЕ19-ХХ-Х1Х2Х3Х4Х5-Х6 -Х7 ИП Л -Х8
РЕ - вид аппарата - разъединитель;
19 - номер серии;
XX–условное обозначение номинального тока
35– 250А,37– 400А,39– 630А,
41– 1000А,43– 1600А,44– 2000А,45 – 2500А, 46 – 3150А
X1– число полюсов и число направлений
1– однополюсный на одно направление
2– двухполюсный на одно направление
3– трёхполюсный на одно направление
X2– условное обозначение видаприсоединения внешних проводников к контактным выводам
1– переднее
2 – заднее
X3–условное обозначение видарасположенияплоскости присоединения внешних зажимов контактных выводов
1– параллельно плоскости монтажа,
2– перпендикулярно плоскости монтажа;
X4 – вид привода
1 – ручной привод, центральная рукоятка, расположенна на аппарате по его центру,
2 – боковая рукоятка, устанавливаемая на конце приводного вала аппарата,
4– ручной привод, передняя смещенная рукоятка, предназначенная для управления аппаратом, находящимся в шкафу или щите, устанавливаемой на передней поверхности оболочки или распределительного устройства и смещенной относительно центра аппарата,
5 – ручной привод, боковая смещенная рукоятка, предназначенная для управления аппаратом, находящимся в шкафу или щите, и устанавливаемой на боковой поверхности оболочки,
6– рычаг для полюсного оперирования штангой,
7 – рукоятка для полюсного оперирования,
9–центральный рычаг, для управления штангой, расположенной на аппарате по его центру;
X5– наличие или отсутствие вспомогательных контактов
0– без вспомогательных контактов
Х6 – номинальный ток, А: 100, 250, 400, 630, 1000, 1600, 2000, 2500, 3150.
X7–00 – условное обозначение степени защиты IP00 по ГОСТ 14255 (при наличии в маркировке)
ИП – исполнение на изоляционной плите (при наличии в маркировке)
Л – исполнение привода «слева» (при наличии в маркировке)
Х8– климатическое исполнение (УХЛ3, У3, Т) и категория размещения по ГОСТ 15150.
Технические характеристики
- Производство – Россия;
- Производитель – г. Челябинск, ООО Завод «Электроконтактор»;
- Ток номинальный – 1600А;
- Условный ток КЗ – 100 кА;
- Кратковременно выдерживаемый ток – 20 кА;
- Ручной привод – Центральная рукоятка;
- Количество полюсов – 3 полюса;
- Элемент управления – Рукоятка поворотная;
- Защита по IP – 00;
- Наличие блокировки – отсутствует;
- Рабочее напряжение – 400/1000В;
- Подключение силовой электроцепи – Болтовое соединение;
- Рабочее напряжение – 690В;
- НО контактов – 0;
- НЗ контактов – 0;
- Вспомогательных переключающих контактов – 0;
Рубильник РЕ19-43 31110 1600А является незаменимым элементом защиты электросетей и оборудования. Он отличается высокой мощностью, надежностью и простотой в использовании. Выбрав РЕ19-43 31110 1600А для вашей электрической системы, вы можете быть уверены в безопасности и надежности вашей сети.
Не ждите аварийных ситуаций, обеспечьте надежную защиту для вашей электросети с рубильником РЕ19-43 31110 1600А уже сегодня!
