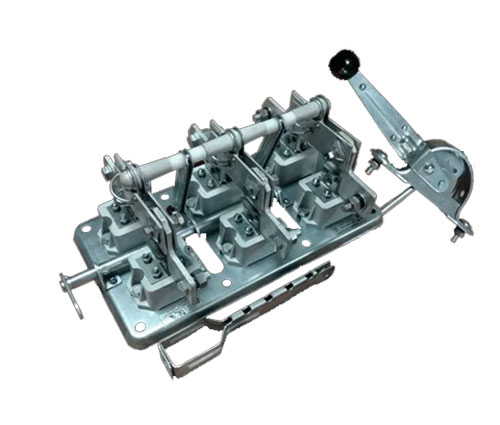

Рубильники РС-1 100А с предохранителями на общей плите исполнения открытого, с ручными приводами действия зависимого, 3-полюсные, для переднего присоединения проводников, обладающие разъединительными свойствами, предназначаются для неавтоматических нечастых коммутаций электроцепей тока переменного напряжением 380В частотой 50Гц.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РС-1 100А
• Производство – Завод Электроконтактор;
• Ток номинальный – 100А;
• Категория размещения – УЗ;
• Защита по IP – 00;
• Частота тока переменного – 50Гц;
• Износостойкость механическая – не меньше 2500 циклов;
• Кратковременно выдерживаемый номинальный ток – 100А (1,2кА), 250А (3,0кА), 400А (4,8кА);
• Класс защиты от поражения током – 0;
• Режим эксплуатации номинальный – продолжительный;
• Рабочее напряжение – 380В;
УСЛОВНОЕ ОБОЗНАЧЕНИЕ
РС Х1 Х2 Х3
Р - рубильник;
С - привод с выносом на дверь;
1 - индекс, указывающий на номинальный ток;
100 - In, ток номинальный;
Климатическое исполнение под заказ: У2, У3, УХЛ2, УХЛ3, УХЛ4
Габаритные размеры РС-1 100А
