Электромагниты МИС. Техническое описание.

Электромагниты МИС выполняют функцию дистанционного управления исполнительными механизмами различных агрегатов (станков и механизмов).

Электромагнит включается в сеть однофазного переменного тока напряжением 220, 380 В частотой 50 и 60 Гц.

Технические характеристики магнитов МИС

Тип электромагнита
Тяговое усилие, Н
Ход якоря, мм
Допустимое число циклов в час
Режим работы, ПВ%
МИС 1100
15
15
1200
40
МИС 2100
20
15
1200
МИС 3100
30
20
720
МИС 4100
40
35
720
МИС 5100
50
35
720
МИС 6100
80
35
360

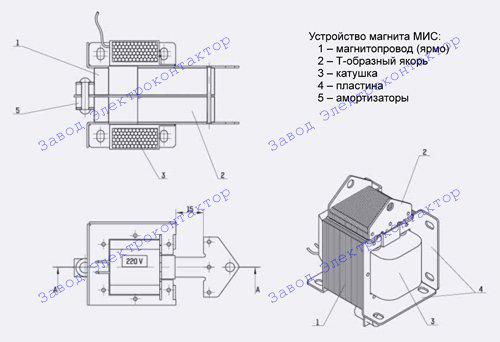

Внешний вид, устройство магнита МИС

Внешний вид, устройство магнита МИС

Установочные и присоединительные размеры магнитов МИС

Тип электромагнита
А1хВ1, мм
А2хВ2, мм
МИС 1100
35х43
35х43
МИС 2100
35х48
35х48
МИС 3100
46х54
46х54
МИС 4100
46х60
46х60
МИС 5100
46х66
46х66
МИС 6100
64х91
64х91

 Установочные и присоединительные размеры магнитов МИС
