Электромагниты МИС, выпускаемые заводом «Электроконтактор», предназначены для удаленного управления механизмами.
Рабочее напряжение магнитов серии МИС - от 110В до 500В, при частоте 50 - 60 Герц.

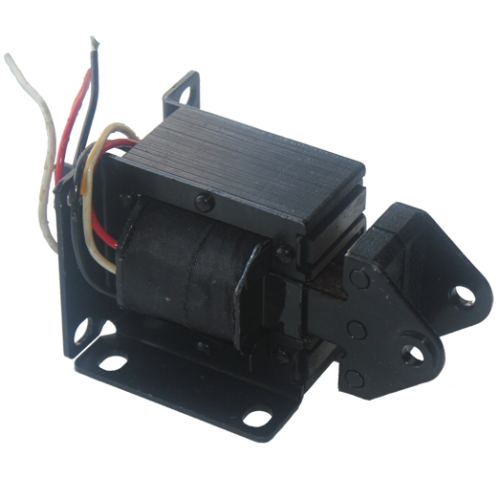

МИС-2100 состоит из:
- Якорь как подвижный элемент;
- Катушка для возбуждения электромагнитного поля;
- Скоба;
- Ярмо - неподвижная часть изделия.
Суть работы электромагнитов МИС 2100 заключается в притяжении подвижного элемента (якоря) к неподвижному (ярму).
Происходит это под действием электромагнитного поля, создаваемого электрическим током, проходящего по катушке.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАГНИТОВ МИС-2100 :
| Режим работы, ПВ % | Ном. тяговое усилие, Н | Ход якоря, мм | Напряжение, В | Ток, А | Мощность, Вт | |
| Магнит МИС 2100 | 100, 40 | 21 | 20 | 110, 127 | -; 0,35 | 14 |
ОСНОВНЫЕ ОСОБЕННОСТИ ЭЛЕКТРОМАГНИТОВ МИС2100:
- циклы в час – 1200(max);
- защитная степень IP40;
- рабочие температуры(t) от -40 до +40°С.
- режимы работы ПВ 10%, ПВ 40%, ПВ 100%;
- климатическое исполнение – У3;
- ход якоря - 20мм;
- тяговая электромагнитная сила равна 21 Н;
- эксплуатационные условия - YXЛ 4, Y3, T3;
- высота над ур. моря до 2000 метров;
- исполнение бывает двух видов: тянущее либо толкающее;
- у магнита может быть как горизонтальное, так и вертикальное положение;
- применение магнита только во взрывобезопасной среде.
