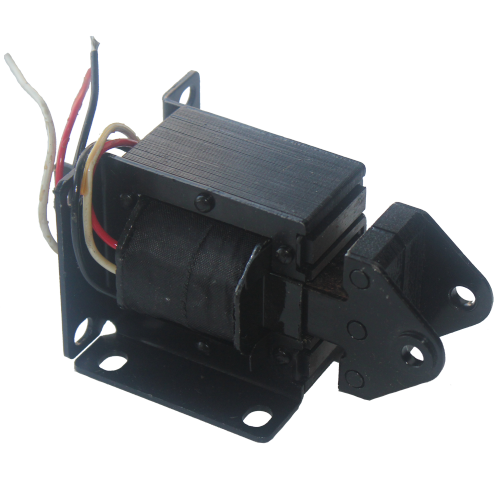

Электромагниты МИС-4100, выпускаемые заводом «Электроконтактор», предназначены для удаленного управления механизмами.
Рабочее напряжение магнитов серии МИС - от 110В до 500В, при частоте 50 - 60 Герц.
Составляющие магнитов МИС 4100:
- Подвижная часть - якорь;
- Катушка, обеспечивающая наличие электромагнитного поля;
- Неподвижный элемент - ярмо;
- Скоба.
Якорь передает усиление, катушка создает электромагнитное поле в момент прохождения через обмотку переменного электрического тока. Вследствие этого - подвижная часть электромагнита - якорь притягивается к ярму - его неподвижному элементу. Вес данных электромагнитов равен 1,5 килограмма.
Несмотря на то, что магнит МИС 4100 имеет схожие технические показатели с МИС 4200, одним из основных отличий этих электромагнитов можно считать исполнение по способу воздействия на механизм. У МИС 4100 - тянущее исполнение, а электромагнит МИС 4200 - толкающее.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАГНИТОВ МИС-4100
| Режим работы, ПВ % | Ном. тяговое усилие, Н | Ход якоря, мм | Напряжение, В | Ток, А | Мощность, Вт | |
| Магнит МИС 4100 | 100, 40 | 42 | 25 | 110, 127 | -; 1,1 | 30 |
ОСНОВНЫЕ ОСОБЕННОСТИ ЭЛЕКТРОМАГНИТОВ МИС4100:
- циклы в час – 1200(max);
- защитная степень IP20;
- рабочие температуры(t) от -40 до +40°С.
- режимы работы ПВ 10%, ПВ 40%, ПВ 100%;
- климатическое исполнение – У3;
- ход якоря - 25мм;
- тяговая электромагнитная сила равна 42 Н;
- эксплуатационные условия - YXЛ 4, Y3, T3;
- высота над ур. моря до 2000 метров;
- исполнение бывает двух видов: тянущее либо толкающее и тянущее;
- у магнита может быть как горизонтальное, так и вертикальное положение;
- применение магнита только во взрывобезопасной среде.
