Сертификат: Контакторы - сертификатДля коммутации цепей постоянного тока тягового и кранового оборудования применяют контакторы серии КПД. Так же они используются для коммутации переменного тока в крановом электрооборудовании.
Контакторы КПД 113 могут работать в следующих режимах:
- продолжительный режим;
- прерывно-продолжительный режим;
- повторно-кратковременный;
Контакторы серии КПД могут эксплуатироваться в местах с холодным и умеренном климатах. В основном такие электромагнитные контакторы востребованы на машиностроительных предприятиях и в городском электротранспорте (метро, трамваи ит.д.)
РАСШИФРОВКА КОНТАКТОРА КПД
КПД 1ХХ
КПД – контактор электромагнитный тока постоянного;
1 – обозначение 100 серии;
Х – количество контактов замыкающих;
Х – величина устройства в зависимости от тока цепи (номинального);

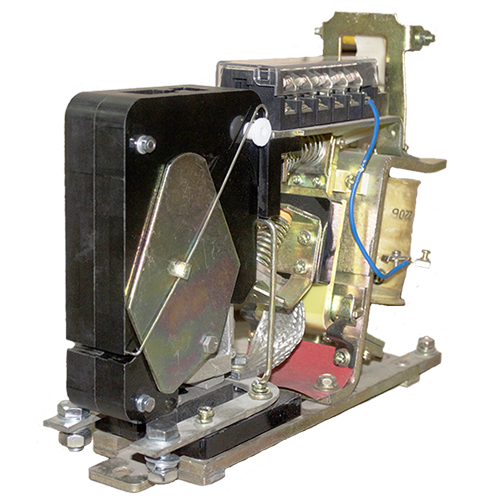

КОНСТРУКЦИЯ КОНТАКТОРА КПД 113
Данные контакторы имеют систему магнитную клапанного типа. Во время подачи напряжения на катушку, якорь начинает двигаться, притягиваясь к сердечнику. Подвижные контакты с вспомогательными контактами от движения якоря размыкаются или замыкаются (в зависимости от исполнения контактора).
Замыкание вспомогательных или главных контактов заставляет электроцепь включаться, при размыкании – отключаться. Во время разрыва главной цепи между неподвижными и подвижными контактами образуется электродуга. Для быстрого гашения этой дуги контакторы оборудованы дугогасительными камерами и катушками.
