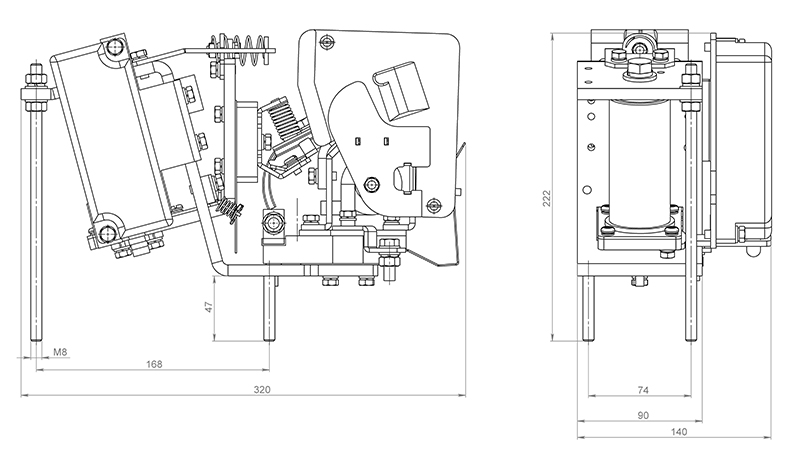

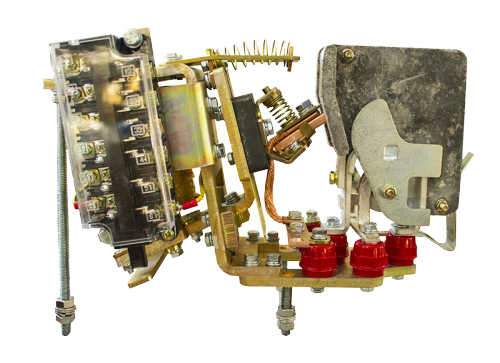

Контактор КПВ-603 160А

Описание

Контакторы КВТ предназначаются для управления электромоторами и используются как линейные контакторы, реверсирующие контакторы, ускорения контакторы и другие.

Режим работы контакторов – кратковременный, повторно-кратковременный, прерывисто-продолжительный, продолжительный.  Для работы в продолжительном режиме контакторы имеют серебряные вставки.

Условное обозначение

• КПВ – контактор постоянного тока;
• 60 – номер серии условный ;
• 3 – номинальный ток 160А;

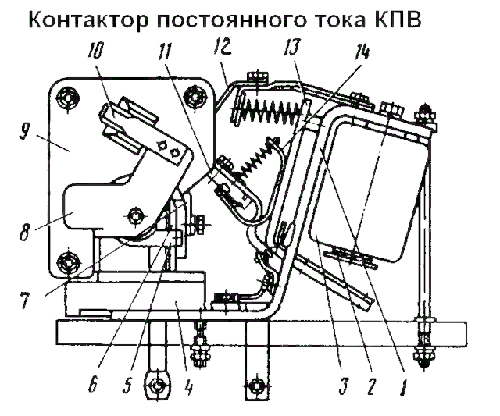

КОНТАКТОР КПВ-603 СОСТОИТ ИЗ:



• 1 – магнитного сердечника скоба;
• 2 – сам сердечник;
• 3 – катушка втягивающая;
• 4 – основание из пластика;
• 5 – катушка дугогасительная;
• 6 – рог дугогасительный;
• 7 – неподвижный контакт;
• 8 – щеки дугогасительные;
• 9 – камера дугогасительная;
• 10 – пружины плоские;
• 11 – контакт подвижный;
• 12 – рог контакта подвижного;
• 13 – якорь;
• 14 – скоба;

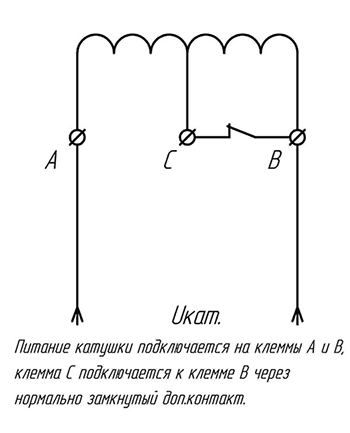

Схема подключения контактора КПВ (КТПВ)

Технические характеристики

• Страна производитель – Россия;
• Производство – г. Челябинск, ООО Завод «Электроконтактор;
• Напряжение номинальное – 220В;
• Ток номинальный – 160А;
• Напряжение номинальное – 220В;
• Катушка мощностью – 50 Вт;
• Количество полюсов силовых – 1 полюс;
• Защита по IP – 00;
• Категория размещения – УХЛ3;
• Время срабатывания втягивания – 0,28 сек.;
• Время срабатывания отпадания – 0,12 сек.;
• Главных контактов – 1з;
• Дополнительных контактов – 3 н.р. + 3 н.з.;
• Износостойкость коммутационная – 200 000 циклов;
• Внешних проводников присоединение – переднее/заднее;
• Режим работы – повторно-кратковременный ПВ 40%, ПВ 100%;
• Износостойкость механическая – 10 0000 000 циклов;
