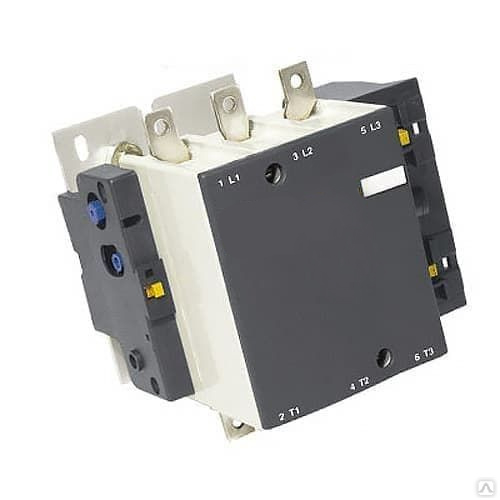

КТИ 5115 115А
Контакторы КТИ 5115 115А 400А АС3 по техническим и конструктивным характеристикам абсолютно соответствуют всем отечественным и зарубежным стандартам качества.
КТИ прошли необходимые испытания и получили сертификат на серийный выпуск.
Контакторы КТИ используются в ситемах управления для остановки и пуска асинхронных электрических моторов и для отключения, включения электроустановок таких, как нагревательных и осветительных установок и других индуктивных нагрузок.
Широко применимы в печах, в АВР, кран-балках, насосах, вентиляторах.
Технические характеристики
• Производство – ООО Завод Электроконтактор, г. Челябинск;
• Напряжение цепи управления – 400В;
• Подключение цепей вспомогательных – тип: соединение винтовое;
• Напряжение рабочее тока переменного – 230/400/660В;
• Напряжение импульсное – 8 кВ;
• Ток короткого замыкания – 5000А;
• Износостойкость коммутационная – 500 000 циклов;
• Доп.контактов – 1;
• Нормально разомкнутых вспомогательных контактов – 1НО;
• Монтаж – на монтажную плату;
• Температуры рабочие – от +55 до -45С;
• Количество силовых полюсов – 3;
• Ток номинальный – 115А;
• Напряжение изоляции номинальное – 1000В;
• Защита от сверхтоков – 200А;
• Категория размещения – УХЛ3;
• Кратковременная максимальная нагрузка – 900А;
• Защита по IP – 00;
• Износостойкость механическая – 1 млн циклов;
• Напряжение управления, тип – АС3;
Структура условного обозначения
Х
Габарит, Величина контактора по номинальному рабочему току, Ie для категории применения АС-1* При ПВ** 100%
5– 115, 150, 185, 225, 265, 330 А
ХХХ
Номинальный рабочий ток, Ie для категории применения АС-1* При ПВ** 100%
– 115, 150, 185, 225, 265, 330 А
– 400, 500 А
– 630 А
Х
Исполнение контактора
Нет цифры – не реверсивный
3 – реверсивный
