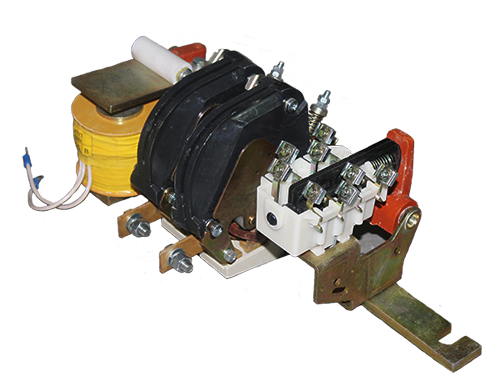

Сертификат: Контакторы - сертификат2-х полюсный электро-магнитный контактор переменного тока КТП-6012 (КТП6012) представляет собой электрический аппарат открытого типоисполнения общего применения с управлением от сети постоянного тока.
Предназначение: служит для коммутации силовых электрических цепей переменного тока (U) напряжением 380 Вольт, частотой 50 Герц.
Маркировка и расшифровка контактора КТП-6012 Х3:
- КТП - контактор переменного тока,
- 60 - номер серии,
- 1 - величина номинального тока 100 Ампер,
- 2 - два полюса,
- Х3 - климатическое исполнение и категория размещения (У3, УХЛ3).
Технические характеристики КТП-6012:
|
Наименование параметра
|
Значение
|
|
Род тока
|
переменный
|
|
Номинальное напряжение главных контактов
|
380 В 50 Гц
|
|
Номинальный ток главных контактов
|
100 А
|
|
Номинальное напряжение включ. катушек контакторов
|
100 В, 127 В, 220 В, 380 В
|
|
Категория размещения
|
АС-3
|
|
Степень защиты
|
IP00
|
|
Режим работы
|
продолжительный,
повторно-кратковременный ПВ 40% |
|
Частота включения
|
до 600 вкл/час
|
|
Климатическое исполнение и категория размещения
|
У3, УХЛ3
|
Чертеж и размеры КТП-6012:
|
Тип контактора
|
L,мм
|
A,мм
|
B,мм
|
B1,мм
|
R,мм
|
|
КТП-6012
|
316
|
274
|
194
|
195
|
5,5
|
Примечание:
Аппараты группы КТП производства Завод "Электроконтактор" отличаются высокими показателями качества и значениями технико-технических характеристик, поскольку при изготовлении оборудования используются высококачественные материалы, компоненты и комплектующие изделия.
