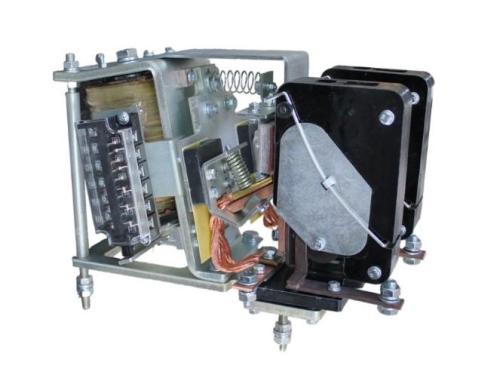

Контактор КТПВ-624 (250А)

Контакторы КТПВ 624 производятся на Заводе Электроконтактор. Применяются для выключения и включения электроцепей в стационарных условиях. Главные контакты имеют напряжение 380В тока переменного.

Ток цепи главной  - 250А. Втягивающая катушка имеет напряжение или 110 или 220 тока постоянного.

Контакторы КТПВ 624 выпускаются с 2 «3» главными контактами с дугогашением.

РАСШИФРОВКА КОНТАКТОРА КТПВ 624

КТПВ 62Х Х3

• КТП – контактор тока постоянного;

• В – индекс изготовителя;

• 6 – серия;

• 2 – количество главных контактов;

• Х – величина контактора;

• ХЗ – категория размещения;

Контактор КТП 624 состоит:

1. Скоба магнитопровода;

2. Катушка втягивающая КТПВ-624;

3. Сердечник;

4. Гибкое соединение;

5. Пластмассовое основание;

6. Катушка;

7. Неподвижный контакт КТПВ-624;

8. Магнитопровод;

9. Дугогасительная камера;

10. Подвижный контакт КТПВ-624;

11. Скоба;

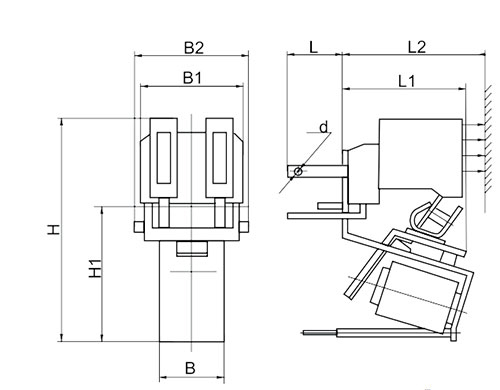

Габаритные размеры контактора КТПВ 624:

Схема подключения контактора КПВ (КТПВ)

ХАРАКТЕРИСТИКИ

• Номинальная величина тока – 250А;

• Род тока – вход –переменный, выход – постоянный ток;

• Рабочее напряжение, номинальное – 380В;

• Частота включений – 1200/час;

• Защита – IP00;

• Мощность потребления – 75В;
