Сертификат: Контакторы - сертификатВакуумный контактор КВ-1,14 2,5/250А
Контактор КВ-1,14 представляет собой коммутатор с гашением дуги в вакуумных трубах (что значительно повышает его безопасность и долговечность). Конструкция вакуумной камеры выполнена таким образом, что эл. дуга и пары металла поглощаются защитным экраном внутри герметичной оболочки вакуумной трубы. Вакуумные контакторы имеют широкую область применения, в том числе на предприятиях с тяжелыми условиями производства.
Для быстрого монтажа изготавливается исполнение вакуумного контактора КВ с разъемом. Монтаж и замена такого контактора просты и удобны.
Вакуумный контактор оснащен блоком для защиты от перенапряжения и перегорания катушек. Данное конструкторское решение запатентовано.
В таблице приведены технические и эксплуатационные характеристики контакторов.
|
Технико-эксплуатационные характеристики вакуумного контактора КВ 1,14 2,5/250
|
||||||
|
Маркировка на
бирке изделия |
Номинальный
ток, A |
Частота,
Гц |
Класс
напряжения |
Номинальное
напряжение,В |
Номинальное напряжение
катушки Б, В |
Способ
крепления |
|
КВ 1,14 2,5/250
|
250
|
50
|
2,5
|
до 1140 (в т.ч. 220, 380)
|
Любое по заказу
|
Под болты
|

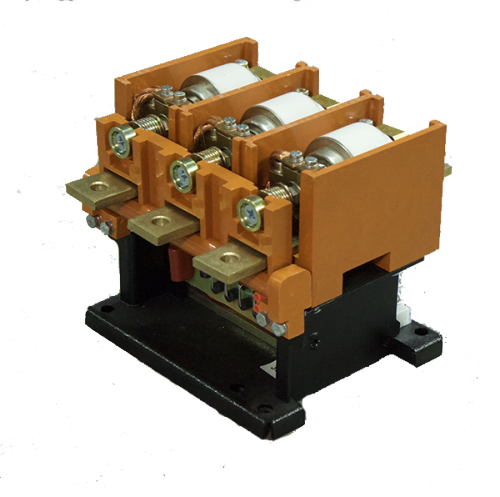

Внешний вид, габаритные, установочные и присоединительные размеры контакторов КВ 2,5 250A:
|
Тип контактора
|
Н, мм
|
А, мм
|
В, мм
|
а, мм
|
а1, мм
|
b, мм
|
d, мм
|
|
КВ 1,14 2,5/250
|
180
|
180
|
180
|
160
|
160
|
160
|
11
|
Габаритные размеры
Заметки и особенности:
Рекомендуем при заказе указывать исполнение с разъемом, что позволяет осуществить быстрый монтаж и замену контактора КВ 1,14.
