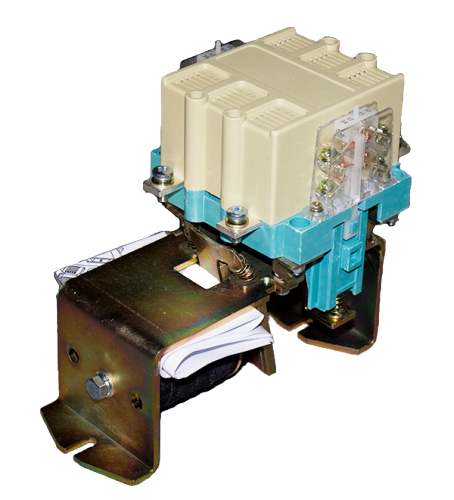

Контактор МК 2-20 (63А)

Контакторы МК2-20 предназначаются для коммутации цепей соленоидных приводов выключателей высоковольтных.

Данные контакторы способны работать лишь при кратковременном режиме с общим временем пребывания катушки втягивающей под током не дольше 15 секунд.

У контакторов МК2-20 конструкция моноблочная. Все части контактора собираются на скобе в форме буквы П. Клапанного типа электромагнит содержит скобу, с сердечниками и насаженными на них якорем и катушками.

УСЛОВИЯ ЭКСПЛУАТАЦИИ УОНТАКТОРА МК2-20

• Окружающая среда температурой – от минус 40 до плюс 40°С;

• Высота над морем – не выше 2000 метров;

• Рабочее положение – на вертикальной плоскости;

• Окружающая среда должна быть – невзрывоопасная, не должна содержать агрессивных паров и газов, способных нарушить работу контатора;

РАСШИФРОВКА КОНТАКТОРА МК2-20

• МК – серия электромагнитного контактора;

• 2 – номинальный ток, равен 63А;

• 2 – количество контактов замыкающих – 2 «З»;

• 0 – количество контактов размыкающих – 0 «Р»;

• УЗ – категории я размещения;

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Номинальный ток – 63А;

• Напряжение главной сети – до 220В тока постоянного;

• Мощность потребления – 45Вт;

• Количество контактов главных – 2 «З»;

• Количество вспом контактов – 2 «З» и «Р»;

Габаритные размеры
