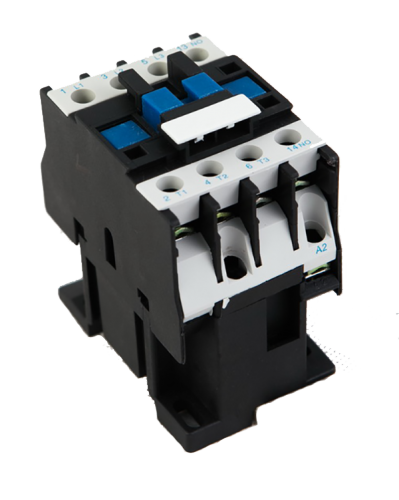

Пускатель ПМЛ-1100 10А 220В

Пускатель ПМЛ-1100 10А 220В

Пускатель ПМЛ-1100 10А 220В рассчитаны для категории применил АС3 (управления асинхронными двигателями) и АС1 (Электрические цепи неиндуктивная, малоиндуктивная нагрузка), рассчитаны для эксплуатации на номинальный ток 9А.

Производитель: Завод "Электроконтактор" (Россия).

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

ПМЛ- Х1Х2Х3Х4 Х5

ПМЛ - пускатель магнитный малогабаритный;

Х1 - величина, указывающая на номинальный ток, 10А;

Х2 - цифровые обозначения, указывающие на наличие реле, (без реле);

Х3 - цифровые обозначения, указываюбщие на степень защиты, IP00;

Х4 - цифровое обозначение, указывающее на наличие дополнительных контактов;

Х5 - клматическое исполнение;

ПМЛ-1100 характеристики согласно типоисполнению:

• номинальный ток 9А, 10А,
• нереверсивный, без теплового реле,
• степень защиты IP00,
• контакты вспомогательной цепи 1«р».

В качестве доп. контактов допускается установка контактной приставки ПКЛ (уточняется при заказе).

Группа контактов - 1з-1 замыкающий;  1р- размыкающий; 1з+1р -1 замыкающий и 1 размыкающий; 2з+2р -2 замыкающих и 2 размыкающих; 2з+1р -2 замыкающих и 1 размыкающий; 1з+2р -1 замыкающий и 2 размыкающих; 3з+2р -3 замыкающих и 2 размыкающих

Способ крепления: винтовой, DIN-рейка.

Чертеж и размеры:

Тип пускателя	В, мм	С, мм	D, мм	Е, мм	F, мм	G, мм	d, мм
ПМЛ-1100	80	75	45	34	48	54	5

Схема подключения



Как выбрать пускатель? Узнайте в нашем видео-ролике!

Примечание:

Пускатели группы ПМЛ выпускаются на номинальные токи 10А, 12А, ,20А, 25А, 32А, 40А, 65А, 80А, 95А.

По согласованию с заводом-производителем возможно изготовление пускателей любого исполнения, с сочетанием различных номинальных характеристик и дополнительных комплектующих.

Предприятие-изготовитель оставляет за собой право на усовершенствование данного изделия, направленное на повышение его качества и надежности.
