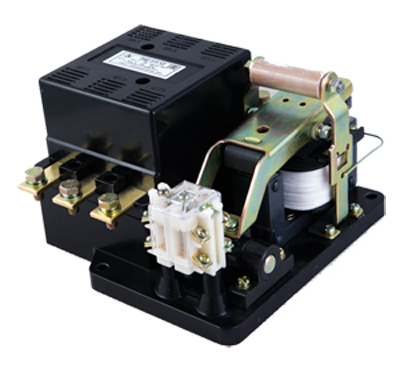

Пускатель ПАЕ-512

Пускатель ПАЕ-512

Пускатели ПАЕ-512 с защитным реле, нереверсивные, исполнения открытого.

ПАЕ с тепловыми реле могут осуществлять защиту электроустановок от перегрузок.

Магнитные пускатели АВЕ-512 предназначаются для управления электрическими двигателями и иными электроустановками дистанционно.

В пускатели монтируются защитные реле РТТ, ТРН, РТЛ. Они срабатывают под воздействием протекающего тока перегрузки электромотора и отключают его от электросети.

Пускатели могут быть в защищенном, пылебрызгонепроницаемом, открытом и пылеводозащищенном исполнениях на напряжения 110/220/380В.

По токоисполнению делятся реверсивные и нереверсивные. Реверсивные ПАЕ совместно с пуском/остановкой и защитой электромотора осуществляют реверс, т.е. изменяют направление его вращения.

Условное обозначение

ПАЕ 512

ПАЕ – серия;

5 – 100А ток номинальный;

1 – открытое исполнение;

2 – нереверсивный, с защитным реле;

Технические характеристики

• Страна производитель – Россия;

• Ток номинальный при 380В – 110А;

• Ток номинальный при 500В – 61А;

• Защита по IP – 00;

• Тока частота – 50Гц;

• Категория размещения – УХЛ4;

• Подключаемый двигатель – наибольшая мощность – 17 кВт;

• Контакты вспомогательные - 2з или 2 н о;

• Частота включений допустимая – не больше 3600/час;

• Производство – г. Челябинск, ООО Завод «Электроконтактор»;

• Защита от перегрузок – тепловое реле;

• Высота над морем – не выше 4300 м.;

• Питание катушки – 110/127/220/380В;

• Рабочие температуры – от +40 до -40С;
