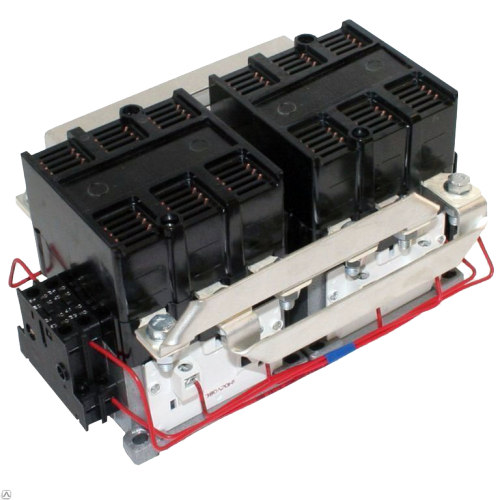

Пускатель ПМ12-125500 УХЛ4

Пускатель ПМ12-125500 УХЛ4

применяются в установках для удаленного запуска/остановки/реверсирования 3фазных электромоторов. При комплектации контакторов защитным реле, возможна защита электромотора от различного вида перегрузок и симметрии фаз.

Это, по сути, низковольтные электромагнитные приборы распределения и управления. Предназначаются для того, чтобы разогнать электромотор, обеспечить его непрерывную работу и защитить от отключения питания.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПМ12-125500 УХЛ4

• Серия – ПМ12;

• Ток номинальный – 125А;

• Ток – переменный;

• Категория размещения – УЗ;

• Контактная схема – 4з+4р;

• Катушка, напряжение – 24, 36, 40, 42, 48, 110, 127, 220, 380, 440, 660В;

• Окружающая среда – от -25 до +55 ºС;

• Высота над морем – до 2000 метров;

• Влажность воздуха – 98%;

ЭЛЕКТРИЧЕСКАЯ СХЕМА

СТРУКТУРА ОБОЗНАЧЕНИЯ
(на примере ПМ12-125-500)

• ПМ12 – серия;

• 125 – номинальный ток, А;

• 5 – нет защитного реле, реверсивный;

• 0 – без кнопок, защита IP00;

• 0 – контактное исполнение – 4з+4р;

ГАБАРИТНЫЕ РАЗМЕРЫ

Завод Электроконтактор предупреждает, что данный промышленный образец защищен патентом RU 97847.
