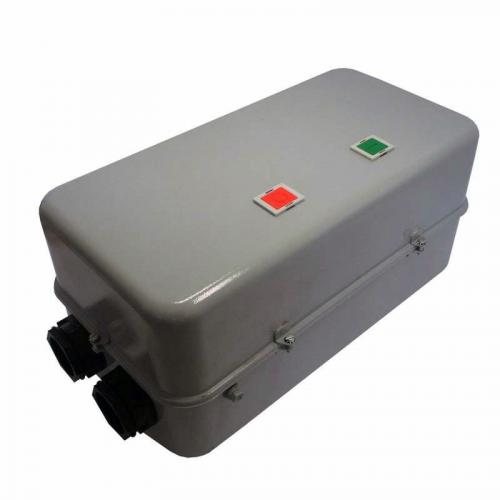

Пускатель ПМ12-160110 УХЛ4

Электромагнитные пускатели производства Завода Электроконтактор

ПМ12-160-110

применяются в основном на производствах для удаленного управления 3фазными электромоторами путем запуска/остановки/реверсирования.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПМ12-160110 УХЛ4

• Серия – ПМ12;

• Ток номинальный – 160А;

• Напряжение главной цепи устройства - ~ ток U до 380В, 50-60 Гц;

• Защитное тепловое реле – см. комплектацию;

• Ток контактора – переменный;

• Защита аппарата – IP54;

• Катушка управления, напряжение – 24, 36, 40, 42, 48, 110, 127, 220, 380, 440, 660В;

• Контакты вспомогательные – см. комплектацию;

• Категория размещения – УЗ;

• Реверс – см. комплектацию;

• Режим работы контактора – ПВ40% (повторно-кратковременный);

СТРУКТУРА ОБОЗНАЧЕНИЯ
(на примере пускателя ПМ12-160-110)

• ПМ12- серия;

• 160 – номинальный ток, А;

• 1 – отсутствует защитное реле, нереверсивный;

• 1 – отсутствуют кнопки, защита IP54;

• 0 – контактное исполнение – 2з+2р;

Данные пускатели с легкостью могут заменить такие контакторы, как ПМА-6120, ПМА-6122, ПМЛ-6110, ПМЛ-6111.

Электрическая схема

Завод Электроконтактор предупреждает, что данный промышленный образец защищен патентом RU 97847.
