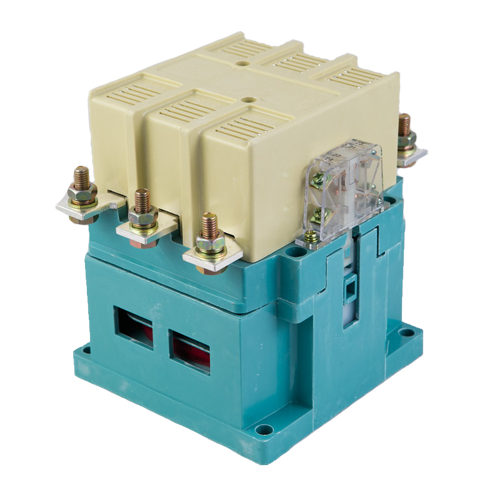

Пускатель ПМ12-250100 УХЛ4

Пускатель ПМ12-250100 УХЛ4

применяются для удаленного управления 3фазными электромоторами путем запуска/остановки/реверсирования.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПМ12-250100 УХЛ4

• Серия – ПМ12;

• Защита – IP00;

• Номинальный ток – 250А;

• Напряжение главной цепи - ~ ток U до 380В, 50-60 Гц;

• Режим – ПВ 40% (повторно-кратковременный);

• Ток – переменный;

• Защитное реле – см. комплектацию;

• Катушка, напряжение – 24, 36, 40, 42, 48, 110, 127, 220, 380, 440, 660В;

• Реверс – см. комплектацию;

• Категория размещения – УЗ;

• Крепление – Din рейка, винты;

• Контактная схема – 2з+2р;

ГАБАРИТНЫЕ РАЗМЕРЫ

СТРУКТУРА ОБОЗНАЧЕНИЯ
(на примере ПМ12-250-100)

• ПМ12 – серия контактора;

• 250 – напряжение номинальное, А;

• 1 – нет защитного реле, нереверсивный;

• 0 – нет кнопок, защита IP00;

• 0 – контактное исполнение 2з+2р

ЭЛЕКТРИЧЕСКАЯ СХЕМА
