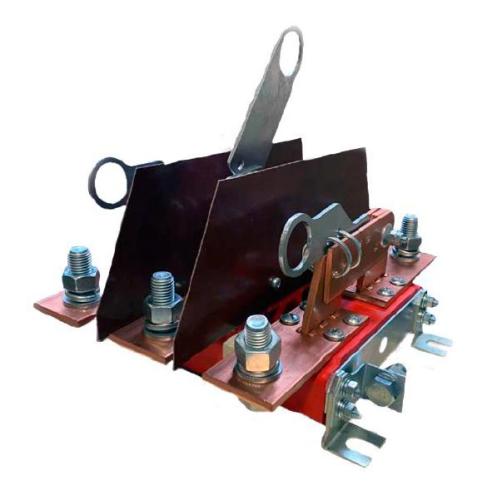

Разъединитель РЕ19-43 31160 1600А
ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ
Рубильник РЕ (в дальнейшем по тексту – РУБИЛЬНИКИ) предназначены для соединения и разъединения без нагрузки силовых электрических цепей номинальным напряжением до 660 В переменного тока частоты 50-60 Гц. Категория применения АС-20В.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Тип привода – ручной. Среда коммутации воздух.
Номинальное напряжение по изоляции Ui до 690В. Номинальное импульсное выдерживаемое напряжение Uimp 4кВ.
Высота над уровнем моря не более 1000 м, при использовании аппарата на высоте свыше 1000 м до 2000 м номинальный ток должен снижаться на 10 % при температуре окружающей среды 30 °С и выше.
Климатическое исполнение по ГОСТ 5150-69 согласно раздела свидетельство о приемке паспорта и принятой изготовителем структуры условного обозначения согласно ТУ 3424-005-91328404-2012.
Степень загрязнения окружающей среды - 3.
Рабочее положение аппаратов в пространстве - вертикальное, во включенном положении рукояткой вверх, с горизонтальным расположением вала разъемным соединением главных контактов вверх. Допускается отклонение от рабочего положения до 5° в любую сторону.
Степень защиты, обеспечиваемая оболочкой, со стороны привода - IP 00 по ГОСТ 14254-96.
Требования к окружающей среде: окружающий воздух должен быть невзрывоопасным, не содержать агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
