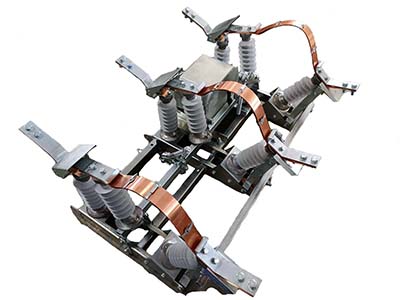

Разъединитель РЛК-1А-10/400 УХЛ1

Разъединитель РЛК-1А-10/400 УХЛ1 высоковольтный

Высоковольтные разъединители Разъединители РЛК-1А-10/400 УХЛ1 являются надежными аппаратами, призванными на замену разъединители РЛНД для отключения от сети участков без нагрузки.

Аппараты создают видимый разрыв цепи во время отключения, что позволяет проводить профилактические работы или ремонты безопасно.

Условное обозначение

РЛК – 1А – 10 . IV / 630 УХЛ1

Р – разъединитель;
Л – Линейный;
К – качающего типа;
1 – количество заземляющий ножей;
Б – заземлитель со стороны неподвижного контакта;
10 – номинальное напряжение кВ;
IV – степень загрязнения изоляции;
630 – ток номинальный;
УХЛ1 – категория размещения, климатическое исполнение;

Технические характеристики

• Страна производитель – Россия;
• Производство – г. Челябинск, ООО Завод «Электроконтактор»;
• Тип товара – разъединитель;
• Полюсов количество – 3 полюса;
• Ток номинальный – 630А;
• Род тока – переменный (AC);
• Наличие привода – имеется;
• Число направлений коммутации – 1;
• Рабочее напряжение тока переменного – 10000В;
• Ток выходной – 630А;
• Кратковременно-выдерживаемый ток в течении 1 с. – 10 кА;
• Максимальное рабочее напряжение – 12000В;
• Категория размещения – УХЛ1;
• Коммутационных положений – 1;
• Защита по IP – 00;
• Группа условий эксплуатации – М13;
• Износостойкость механическая – 10000 циклов;
• Рабочие температуры – от +40 до -60С;
