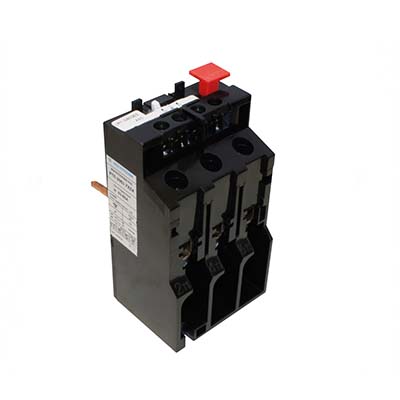

Реле РТЛ 1014 7-10А

Реле РТЛ 1014 7-10А

Реле РТЛ используют в схемах защиты 3фазных электродвигателей для защиты от перегрузок, от скачков энергии и не только.

Реле РТЛ могут крепиться к пускателям ПМЛ и с помощью колодок КРЛ.

Реле РТЛ классифицируют по току несрабатывания на средней установке.  Если электромотор перегружен на 20%, то реле отключит его через 20 минут, если оно нагрелось током номинальным до установившегося состояния .

Монтаж реле РТЛ осуществляется зажимом втычных контактов непосредственно под контакты пускателя, а связи электрические проводятся гибкими проводниками.

РАСШИФРОВКА РТЛ

РТЛ – ХХХХ Х4

• РТЛ – серия реле;

• Х – исполнение по току номинальному;

• ХХХ – исполнение по несрабатыванию;

• Х4 – категория размещения;

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение переменного тока, В		660
Частота переменного тока, Гц		50 (60)
Время срабатывания при токе 1,2 Iном, мин		20
Время ручного возврата, мин, не менее		1,5
Время срабатывания при нагрузке 6-кратным Iном, с	РТЛ-1000	4,5 ... 9,0
	РТЛ-2000	4,5 ... 12,0
Термическая стойкость реле, с, при нагрузке 18-кратным Iном на ток:	до 10А	0,5
	свыше 10А	1,0
