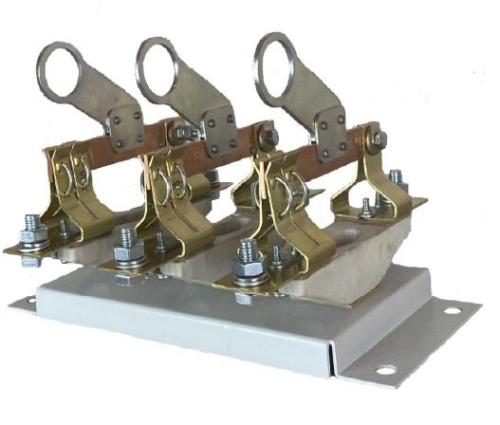

Рубильник РЕ19-35 31160
Рубильник РЕ19-35 31160 является одним из наиболее популярных и широко используемых электросиловых аппаратов. Он представляет собой выключатель, способный разрывать и замыкать электрическую цепь, что позволяет контролировать подачу электричества.
Этот рубильник имеет высокую номинальную мощность до 35 ампер, что позволяет использовать его в различных электрооборудованиях и системах, требующих большой энергоемкости. Он предназначен для установки как внутри, так и снаружи помещений, благодаря своей защитной конструкции.
РЕ19-35 31160 обладает высоким качеством и надежностью, так как изготавливается из высококачественных материалов и соответствует всем необходимым стандартам и требованиям безопасности. Данный рубильник обеспечивает стабильную работу, эффективную защиту от перегрузок и короткого замыкания, а также простоту управления.
Он обладает легко проставляемыми маркировками, что упрощает процесс монтажа и использования данного аппарата. Также, РЕ19-35 31160 имеет небольшие габариты и компактную форму, что делает его удобным в установке и эксплуатации.
Структура условного обозначения:
РЕ19-ХХ-Х1Х2Х3Х4Х5-Х6 -Х7 ИП Л -Х8
РЕ - вид аппарата - разъединитель;
19 - номер серии;
XX–условное обозначение номинального тока
35– 250А,37– 400А,39– 630А,
41– 1000А,43– 1600А,44– 2000А,45 – 2500А, 46 – 3150А
X1– число полюсов и число направлений
1– однополюсный на одно направление
2– двухполюсный на одно направление
3– трёхполюсный на одно направление
X2– условное обозначение видаприсоединения внешних проводников к контактным выводам
1– переднее
2 – заднее
X3–условное обозначение видарасположенияплоскости присоединения внешних зажимов контактных выводов
1– параллельно плоскости монтажа,
2– перпендикулярно плоскости монтажа;
X4 – вид привода
1 – ручной привод, центральная рукоятка, расположенна на аппарате по его центру,
2 – боковая рукоятка, устанавливаемая на конце приводного вала аппарата,
4– ручной привод, передняя смещенная рукоятка, предназначенная для управления аппаратом, находящимся в шкафу или щите, устанавливаемой на передней поверхности оболочки или распределительного устройства и смещенной относительно центра аппарата,
5 – ручной привод, боковая смещенная рукоятка, предназначенная для управления аппаратом, находящимся в шкафу или щите, и устанавливаемой на боковой поверхности оболочки,
6– рычаг для полюсного оперирования штангой,
7 – рукоятка для полюсного оперирования,
9–центральный рычаг, для управления штангой, расположенной на аппарате по его центру;
X5– наличие или отсутствие вспомогательных контактов
0– без вспомогательных контактов
Х6 – номинальный ток, А: 100, 250, 400, 630, 1000, 1600, 2000, 2500, 3150.
X7–00 – условное обозначение степени защиты IP00 по ГОСТ 14255 (при наличии в маркировке)
ИП – исполнение на изоляционной плите (при наличии в маркировке)
Л – исполнение привода «слева» (при наличии в маркировке)
Х8– климатическое исполнение (УХЛ3, У3, Т) и категория размещения по ГОСТ 15150.
Технические характеристики
- Производство – Россия;
- Производитель – г. Челябинск, ООО Завод «Электроконтактор»;
- Ток номинальный – 250А;
- Категория размещения – УХЛ3;
- Привод – рычаг для пополюсного оперирования штангой;
- Присоединение проводников – переднее;
- Количество полюсов – 3 полюса;
- Частота тока – 50/60Гц;
- Защита по IP – 00;
РЕ19-35 31160 является надежным и эффективным вариантом для контроля подачи электроэнергии в различных системах и электрооборудованиях. Этот аппарат сочетает в себе высокое качество, надежность, легкость в управлении и установке. Благодаря всем этим характеристикам, рубильник РЕ19-35 31160 широко применяется в различных отраслях промышленности и бытовой сфере, помогая обеспечивать стабильную и безопасную работу электрических систем.
