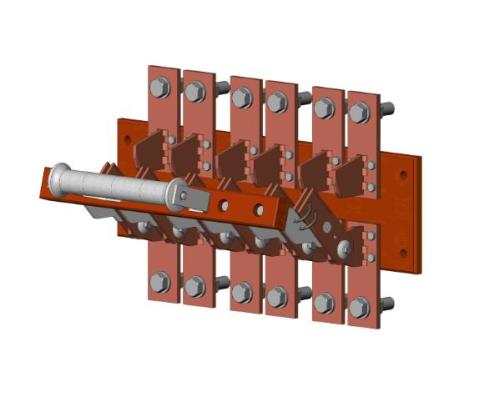

Рубильник РЕ19-45 2500А 31110
Рубильник РЕ19-45 2500А 31110 отличается высокой надежностью и долговечностью. Он обладает высокой грузоподъемностью, позволяя переключать электрические цепи мощностью до 2500 ампер.
Благодаря своей конструкции, данный рубильник способен выдерживать большие нагрузки и работать в сложных условиях.
Преимущества рубильника РЕ19-45 2500А 31110 также включают в себя высокую степень защиты от короткого замыкания и перегрузок. Он оснащен дополнительными устройствами, которые предотвращают возможные повреждения электрооборудования и обеспечивают безопасность работы.
Кроме того, рубильник РЕ19-45 2500А 31110 имеет компактные размеры, что позволяет его устанавливать в различных электрических системах. Он легко совместим с другими электрооборудованиями и может быть использован в различных отраслях промышленности, строительстве и даже домашнем использовании.
Структура условного обозначения:
РЕ19-ХХ-Х1Х2Х3Х4Х5-Х6 -Х7 ИП Л -Х8
РЕ - вид аппарата - разъединитель;
19 - номер серии;
XX–условное обозначение номинального тока
35– 250А,37– 400А,39– 630А,
41– 1000А,43– 1600А,44– 2000А,45 – 2500А, 46 – 3150А
X1– число полюсов и число направлений
1– однополюсный на одно направление
2– двухполюсный на одно направление
3– трёхполюсный на одно направление
X2– условное обозначение видаприсоединения внешних проводников к контактным выводам
1– переднее
2 – заднее
X3–условное обозначение видарасположенияплоскости присоединения внешних зажимов контактных выводов
1– параллельно плоскости монтажа,
2– перпендикулярно плоскости монтажа;
X4 – вид привода
1 – ручной привод, центральная рукоятка, расположенна на аппарате по его центру,
2 – боковая рукоятка, устанавливаемая на конце приводного вала аппарата,
4– ручной привод, передняя смещенная рукоятка, предназначенная для управления аппаратом, находящимся в шкафу или щите, устанавливаемой на передней поверхности оболочки или распределительного устройства и смещенной относительно центра аппарата,
5 – ручной привод, боковая смещенная рукоятка, предназначенная для управления аппаратом, находящимся в шкафу или щите, и устанавливаемой на боковой поверхности оболочки,
6– рычаг для полюсного оперирования штангой,
7 – рукоятка для полюсного оперирования,
9–центральный рычаг, для управления штангой, расположенной на аппарате по его центру;
X5– наличие или отсутствие вспомогательных контактов
0– без вспомогательных контактов
Х6 – номинальный ток, А: 100, 250, 400, 630, 1000, 1600, 2000, 2500, 3150.
X7–00 – условное обозначение степени защиты IP00 по ГОСТ 14255 (при наличии в маркировке)
ИП – исполнение на изоляционной плите (при наличии в маркировке)
Л – исполнение привода «слева» (при наличии в маркировке)
Х8– климатическое исполнение (УХЛ3, У3, Т) и категория размещения по ГОСТ 15150.
Технические характеристики
- Производство – Россия;
- Производитель – г. Челябинск, ООО Завод «Электроконтактор»;
- Привод - рычаг для пополюсного оперирования штангой;
- Ток номинальный – 2500А;
- Категория размещения – УХЛ3;
- Количество полюсов – 3 полюса;
- Присоединение проводников – переднее;
- Число направлений – на одно направление;
- Частота – 50/60Гц;
- Защита по IP – 00;
