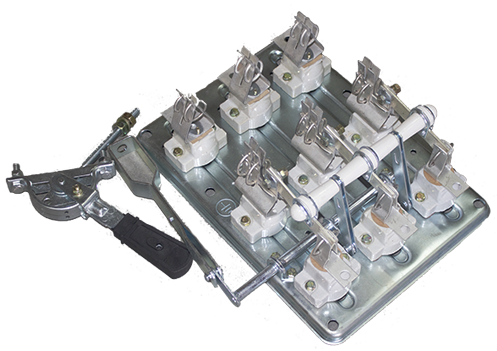

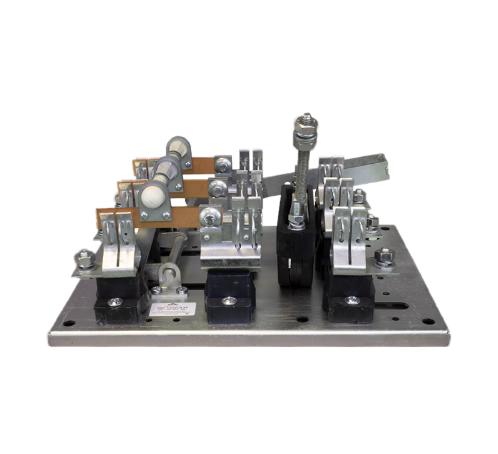

РПС-1 100а является трехполюсным разъединителем-предохранителем открытого типоисполнения с боковым смещенным приводом зависимого типа.
Рубильник исполнен как ручной неавтоматический коммутационный аппарат, который служит для управления и распределения электроэнергией в распределительных устройствах закрытого типоисполнения.
Выполняемый функционал
- включение/отключение электрических цепей при номинальных токах и напряжениях,
- оперативные действия без нагрузки.
Электрические параметры:
- номинальное напряжение до 380 Вольт переменного тока,
- номинальная частота 50-60 Герц.
Характеристики РПС-1:
- допустимое число коммутационных оперирований - до 6/час,
- тип присоединения внешних проводников - передний,
- режим работы - продолжительный.
Таблица тех. характеристик РПС-1:
|
Наименование параметра
|
Значение
|
|
Категория применения рубильников
|
АС-20В
|
|
Класс защиты от поражения электрическим током
|
0
|
|
Степень защиты рубильников
|
IР00
|
|
Клим. исполнение по ГОСТ 15150
|
УЗ, УХЛ3
|
|
Режим работы
|
продолжительный
|
|
Номинальное рабочее напряжение, частота
|
380В, 50-60Гц
|
|
Номинальный ток
|
100А
|
|
Тип плавких предохранителей
|
ПН2
|
|
Номинальный ток плавких предохранителей
|
100А
|
Маркируется и расшифровывается РПС-1 Х1 Х2 Х3 так:
- РП - рубильник с предохранителем,
- С - смещенный боковой привод,
- 1 - номинальный ток 100 Ампер,
- Х1 - длина вала для аппаратов с боковым приводом - "1" - 180 мм,
- Х2 - исполнение бокового смещенного привода и боковой рукоятка (П - правое, Л - левое),
- Х3 - тип климатическое исполнение и категория размещения.
Особенности устройства:
- прочное основание - общая плита,
- управляющая рукоятка,
- контактная система,
- плавкие предохранители.
Размещение и установка:
ящики, щиты, шкафы и пр. распред-устройства закрытого типоисполнения.
Примечание:
используемые в рубильниках группы РПС предохранители типа ПН-2 обеспечивают высокую эффективность работы изделия.
Обращаем Ваше внимание, что базовая комплектация не предполагает наличие предохранителей в комплекте.
Предохранители необходимо дополнительно приобрести / заказать.
