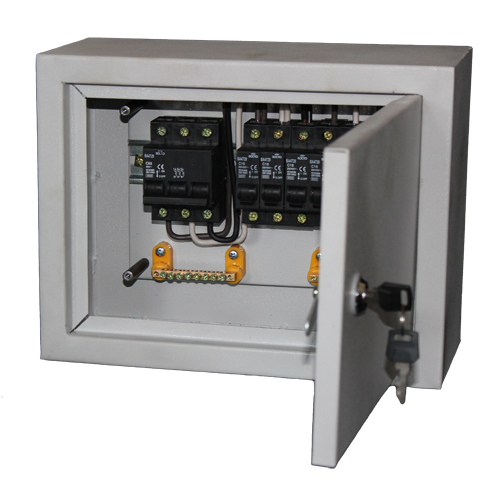

Щит освещения ОЩВ- 6 металл ВА4729 63А/6*25А
Щит ОЩВ 6 (от производителя Завод Электроконтактор) - устройство для целей ввода, защиты и распределения.
Изготавливается в металлическом корпусе с запиранием на ключ.
При необходимости вводной автоматический выключатель может быть установлен с заглушками под пломбировку.
При изготовлении осветительных щитков используются автоматические выключатели ВА4729 и ВА4763 с номинальной отключающей способностью 4500А.
При дополнительном заказе могут быть уставлены ВА47100, обеспечивающие отключающую способность 10000А.
Необходимость установки выключателей ввода на 80А и 100А указывается дополнительно.
Маркировка и расшифровка структуры обозначений щитка ОЩВ6-Х2:
- ОЩВ - осветительный щиток с вводными выключателями,
- 6 - количество распределительных авт. выключателей (отходящих групповых линий),
- Х2 - климатическое исполнение и категория размещения.
Комплектность и основные технические характеристики и параметры:
|
Наименование параметра
|
Значение
|
|
Род тока
|
трехфазный переменный ток
|
|
Напряжение
|
380/220В
|
|
Частота
|
50Гц
|
|
Вводной автоматический выключатель / Номинальный ток
|
ВА-4729 3п / до 63А
|
|
Распределительный автоматический выключатель / Номинальный ток
|
ВА-4729 1п / 16А
|
|
Материал корпуса и дверцы
|
металл
|
|
Запирающее устройство
|
замок с ключом
|
|
Исполнение
|
наружное
|
|
Способ установки
|
навесной
|
Щиток каждого типоисполнения комплектуется автоматическими выключателями в зависимости от числа отходящих групповых линий.
Заметки и особенности:
Металлические щитки освещения нашего производства имеет сварной тип конструкции корпуса с дверью на петлях, оснащены запирающим устройством (замком с ключом), обеспечивающим защиту от несанкционированного доступа в устройство.
Вводная и распределительная аппаратура устанавливается в ящике путем крепления на монтажной панели.
По индивидуальному Заказу возможно изготовление ящиков и щитов различных типоисполнения (по комплектации, габаритам, степени защиты и др. параметрам).
