Выключатель АЕ 2063 125А

АЕ 2063 125А

Автоматические выключатели АЕ 2063 125А являются коммутационными механическими аппаратами. АЕ 2063 включают, отключают электротоки в штатных режимах цепи. Могут проводить, включать токи в заранее заданное время и выключать в автоматическом режиме при возникновении коротких замыканий и др.

ХАРАКТЕРИСТИКИ АЕ 2063 125А

• Производство – Завод Электроконтактор;

• Ток номинальный – 125А;

• Тип – автоматический выключатель в литом корпусе;

• Частота – 50 Гц;

• Отключающая номинальная способность – 6 кА;

• Силовая электроцепь, тип подключения – соединение винтовое;

• Конструкция – устройство фиксированной установки встраиваемое;

• Числовых полюсов количество – 3;

• Защита по IP – 00;

• Напряжение номинальное – 400В;

• Расцепитель напряжения номинального, наличие – отсутствует;
• Монтаж на Din рейку – невозможен;

Маркировка и расшифровка АЕ-2063 У3:

• АЕ - серия автоматического выключателя,
• 20 - номер разработки,
• 6 - обозначение величины выключателя, зависящей от номинального тока (160А),
• 3 - трехполюсный с электромагнитными расцепителями,
• У3 - климатическое исполнение и категория размещения.

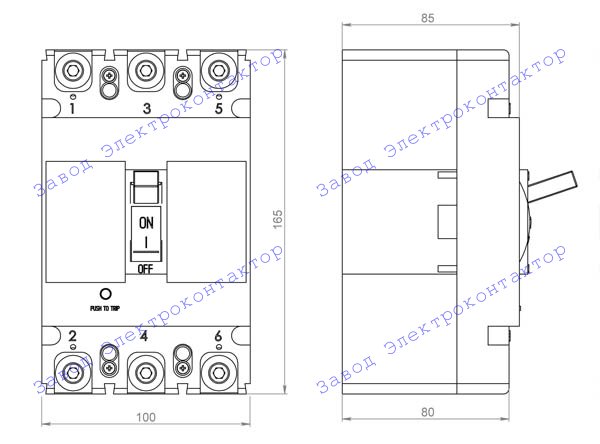

На чертеже представлены внешний вид, габаритные, присоединительные и установочные размеры АЕ-2063 125А:

Примечание:
Коммутационные эл. аппараты, выпускаемые нашим заводом, проходят обязательный контроль качества на соответствие необходимым параметрам.
