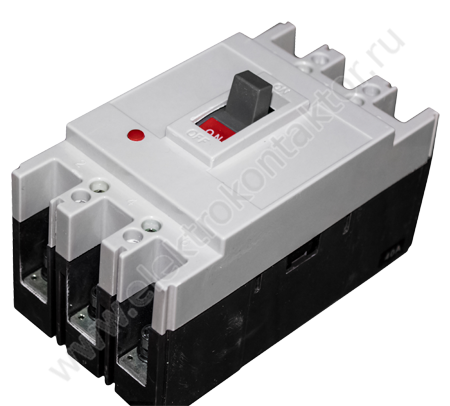

Сертификат: Выключатели автоматические - сертификатВыключатель АП 50-3МТ У3 25А
Конструктивное решение корпуса автоматических выключателей АП50-3МТ на номинальные токи 10-63а изменено в соответствии с запросами потребителей.
Конструктивное решение автоматического выключателя АП-50 (заявленная система компоновки и взаимного расположения конструктивных элементов) позволило создать простое и компактное устройство, с повышенной надежностью, высокой точностью срабатывания, меньшими, чем у аналогичных изделий габаритными размерами и весом, обеспечив необходимую безопасность при эксплуатации, снижение затрат на транспортировку, а также увеличив область применения выключателей.
Фирменное изделие отличает брендированный литой корпус с логотипом завода-производителя, служащий дополнительной защитой от подделок.
Трехполюсной автоматический выключатель АП50 3МТ 10А предназначен для проведения электрического тока в нормальном режиме и отключения тока при перегрузках, коротких замыканиях и недопустимых снижениях напряжения, а также для нечастых (до 6 раз в сутки) оперативных включений и отключений электрических цепей.
- Выключатель АП-50 10 А рассчитан для эксплуатации в электроустановках с номинальным напряжением до 380В переменного тока частотой 50 и 60 Гц и до 220 В постоянного тока.
Выключатель (автомат) АП50 применяется для пуска, защиты и остановки электродвигателей.
Технические характеристики выключателя АП50-3МТ-25А:
Наименование параметра |
Значение |
|
Номинальное напряжение переменного тока
|
380 В, 660 В
|
|
Номинальное напряжение постоянного тока
|
220 В
|
|
Частота
|
50-60 Гц
|
|
Номинальный ток
|
25 А
|
|
Ток уставки
|
10 In
|
|
Число полюсов
|
3
|
|
Степень защиты
|
IP20 – оболочки выключателей;
IP00 – мест для присоединения внешних проводников.
|
|
Климатическое исполнение и категория размещения
|
У3, УХЛ3
|
|
Масса
|
до 1 кг
|

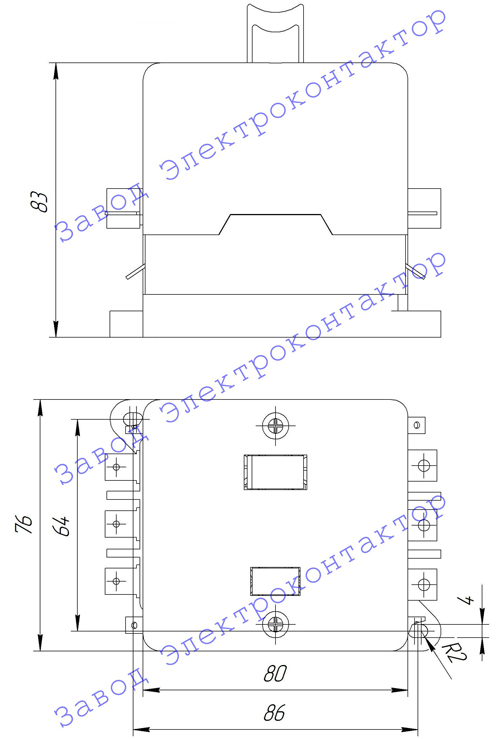

Внешний вид, габаритные и установочные размеры АП-50:
Обращаем Ваше внимание, что автоматические выключатели серии АП производства Завод «Электроконтактор» отличаются габаритными размерами и конструктивным решением от автоматических выключателей серии (типа) АП других предприятий-изготовителей.
