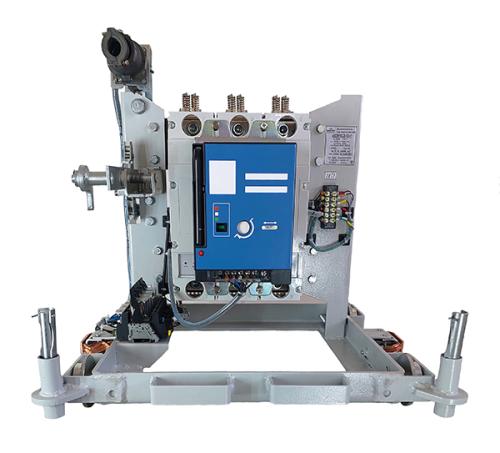

Сертификат: Выключатели автоматические - сертификатВыключатель АВ2М 10СВ 400А
Выключатели АВ2М 10СВ 400А проводят ток и отключают его при возникновении коротких замыканий, перегрузок и недопустимых снижениях напряжения.
Допускается нечастое использование как приборы, защищающие электросеть в момент запуска/остановки асинхронных электрических двигателей.
Автоматы комплектуются независимыми НР, дополнительными блок-контактами (размыкающими и замыкающими), приводом электромагнитным и выдвижным устройством для обеспечения видимого в электрощите разрыва цепи.
Условия эксплуатации
- Максимальная температура 55С;
- Высота над морем не выше 1000 м.;
- Сейсмоустойчивость – 9 баллов;
- Рассчитаны на продолжительный режим работы;
- Монтаж только в вертикальном положении;
- Выключатель должен быть скрыт от попадания прямого воздействия солнечных лучей, масел, газов и др.;
Преимущества
- Рассчитаны на токи номинальные до 2000А;
- Улучшенные изоляционные свойства;
- Во время эксплуатации имеется возможность регулировки тока номинального;
- В 4 раза меньше в сравнении с устаревшими АВМ время горения электродуги при отключении токов короткого замыкания;
Технические характеристики
- Страна производитель – Россия;
- Производство – г. Челябинск, ООО Завод «Электроконтактор;
- Исполнение – выдвижной;
- Ток номинальный – 400А;
- Уставки срабатывания без выдержки времени – 20кА;
- Предельная наибольшая отключающая способность – 23кА;
- Номинальный кратковременный выдерживаемый ток – 20кА4
- Количество циклов отключения/включения ручным приводом – 10000;
- Количество циклов отключения/включения электромагнитным приводом – 8000;
- Количество циклов отключения/включения независимым расцепителем – 2000;
- Количество циклов отключения/включения расцепителем напряжения – 2000;
- Количество циклов отключения/включения при токе номинальном и напряжении 660В – 2000;
