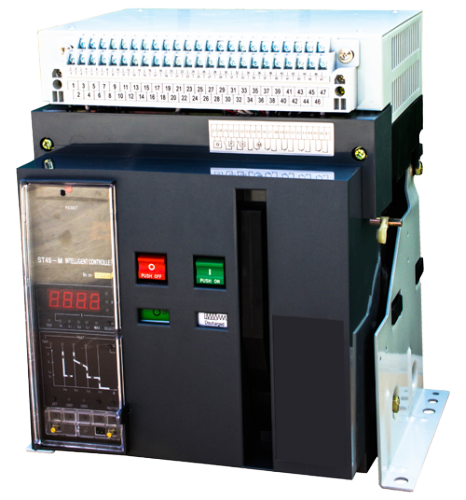

Выключатель Э06В 1000А

Выключатель Э06В 1000А

Выключатели Э06В 1000А – это выдвижные электротехнические устройства, предназначенные для токопроведения в штатных режимах и отключения тока в случаях возникновений коротких замыканий и перегрузок.

Э06В 1000А относятся к серии эффективных и мощных выключателей, широко применяющихся в установках с различной мощностью и электроподстанциях.

Условное обозначение

Э068 У3 1000А

• Э – серия «Электрон»;
• 06 – величина условная;
• В – способ установки, В – выдвижной, С – стационарный;
• У3 – категория размещения;
• 1000А – ток номинальный;

Требования к эксплуатации

• Уровень вибрации рабочих объектов не должен превышать 100 ГЦ;
• Номинальное напряжение в цепи при токе переменном должно быть в пределах 600В;
• Допускается эксплуатация при 98% относительной влажности;
• Рабочие температуры – от +70 до -50С;

Технические характеристики

• Страна производитель – Россия;
• Производство – г. Челябинск, ООО Завод «Электроконтактор»;
• Ток номинальный – 1000А;
• Напряжение номинальное – 660В;
• Силовых полюсов количество – 3 полюса;
• Ток – переменный ток (AC);
• Расцепитель – блок защиты МРТ-5;
• Исполнение – выдвижное (В);
• Привод – электропривод;
• Категория размещения – У3;
• Наличие независимого расцепителя – имеется;
• Частота тока – 50/60Гц;
• Отключающая предельная способность – 20 кА;
• Рабочие температуры – от +70 до -50С;
• Защита пор IP - 00;

Особенности Э06В 1000А

• Компактные размеры;
• Токоведущие части изготовлены из электротехнической меди высокого качества;
• Высокая степень защиты из-за встроенного механизма быстрой коммутации;
