Выключатель Э16В 1600А

Выключатель Э16В 1600А

Выключатели Э16В 1600А предназначаются для защиты электросетей.

Выключатели серии «Э» - это самые надежные электротехнические устройства по показателям эффективности и мощности среди отечественных низковольтных выключателей в сфере общепромышленного назначения.

Выключатели имеют привод моторный, что позволяет осуществлять управление дистанционно.

Основная функция выключателей серии «Э»

• Токопроведение в штатном режиме, отключение тока при возникновении перегрузок, коротких замыканий. Так же возможны нечастые (3 раза/час) оперативные коммуникации электроцепей.

Технические характеристики

• Страна производитель – Россия;
• Производство – г. Челябинск, ООО Завод «Электроконтактор»;
• Ток номинальный – 1600А;
• Исполнение по установке – выдвижной;
• Привода исполнение – привод электромоторный;
• Наличие присоединения шинопровода – имеется;
• Возможность присоединения кабеля с кабельным наконечником - возможно;
• Возможность кабеля без кабельного наконечника – нет возможности;
• Напряжение – 660В;
• Полюсов количество – 3 полюса;
• Ток – переменный (AC);
• Категория размещения – У3;
• Частота – 50/60Гц;
• Наличие независимого расцепителя – отсутствует;
• Отключающая предельная способность – 30 кА;

Структура условного обозначения

Автоматический выключатель  Э16В 1600А,

где  Э - модификация автоматического выключателя с микропроцессорным блоком управления;
 - 16-Х1 - индекс обозначающий исполнение выключателя;
 -  В-Х2 - Выдвижной тип  установки;
 -  1600А - Номинальный ток выключателя.

Предназначение:
для работы в цепях электричества с номинальным напряжением постоянного тока до 440В, переменного тока до 660В частотой 50 или 60 Гц.

Выполняемый функционал:
проведение тока в нормальном режиме и его отключение при коротких замыканиях и перегрузках, а также при нечастых (до 3-х раз в час) оперативных коммутациях эл. цепей.

Находят применение в электротехнических установках различных мощностей.

Особенности:
Имеют моторный привод, что позволяет осуществлять дистанционное управление.

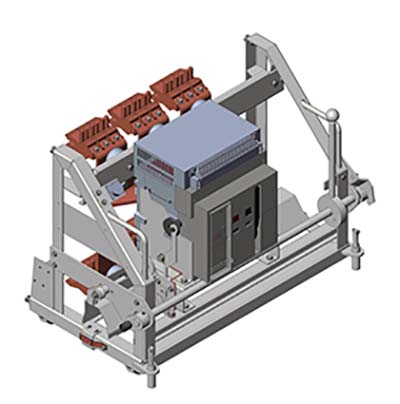

Выдвижное исполнение:

Внешний вид, габаритные, установочные и присоединительные размеры:
