Сертификат: Выключатели автоматические - сертификатВыключатель АВДТ-34

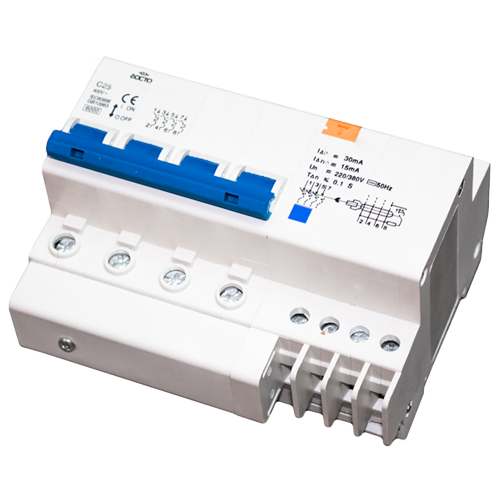

АВДТ34 (АВДТ-34) является четырехполюсным дифференциальным автоматическим выключателем, имеющим встроенную защиту от сверхтоков.
Главная особенность дифференциального автомата заключается в комплексной защите сетей электричестваот токов коротких замыканий и перегрузов, от возникновения утечек, связанных с повреждением электропроводки, электрических приборов и при попадании человека под напряжение.
Дифавтоматы имеют исполнения на токи до 63 Ампер.
Устройство: механический коммутационный аппарат, дифференциальный модуль, тепловой и электромагнитный виды расцепителей.
Маркировка и расшифровка АВДТ34-Х1-Х2-Х3-Х4-Х5:
- АВДТ - авт. выключатель диффренциального тока,
- 34 - четырехполюсный,
- Х1 - отключающий дифференциальный ток,
- Х2 - тип защитной характеристики электромагнитного расцепителя,
- Х3 - величина номинального тока,
- Х4 - тип рабочей хар-ки по диф. току,
- Х5 - климатическое исполнение и категория размещения.
Таблица технических параметров АВДТ-34:
Наименование параметра |
Значение |
|
Число полюсов
|
4
|
|
Число защищенных полюсов
|
4
|
|
Номинальное рабочее напряжение
|
230 В переменного тока
|
|
Номинальный ток
|
10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 63 А
|
|
Частота тока
|
50 Гц
|
|
Расцепители
|
Тепловой, электромагнитный
|
|
Защита от сверхтоков
|
да
|
|
Отключение нейтрали
|
да
|
|
Максимальное сечение
присоединяемых проводов |
25 мм2
|
|
Подключение доп. устройств
|
да
|
|
Степень защиты
|
IP20
|
|
Рабочая температура
|
-25оС … +55оС
|
|
Крепление
|
Din-рейка
|
Чертежи и размеры АВДТ34:
Дифавтоматы представляют собой коммутационные электроаппараты, совмещающие в себе функции двух устройств одновременно: автоматических выключателей и устройств защитного отключения (УЗО).
Одним словом, дифференциальные автоматы комплексно защищают сети электричества.
