Сертификат: Выключатели автоматические - сертификатВыключатель ВА-47100 3п 10А

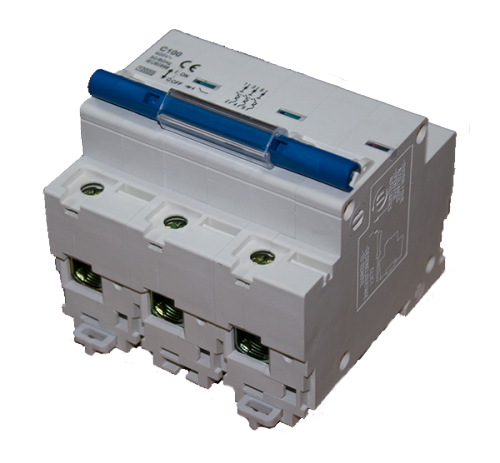

Трехполюсный модульный автоматический выключатель ВА-47-100 величиной номинального тока 10 Ампер с повышенной отключающей способностью.
Предназначение:
защита распределительного и бытового электрооборудования от токов перегрузки и коротких замыканий, в низковольтных сетях переменного и постоянного тока.
При необходимости установки сигнализирующего устройства срабатывания авт. выключателя возможно выполнить подключение доп. контактов, не разбирая устройство.
Монтаж/демонтаж осуществляется при помощи din-рейки, а наличие двойной фиксирующей защелки облегчает и ускоряет эти манипуляции.
Маркировка и расшифровка ВА-47-100-Х1-Х2-Х3-Х4:
- ВА - выключатель автоматический,
- 47-100 - серия,
- Х1 - количество полюсов (1, 2, 3, 4),
- Х2 - уставка по току перегрузки (10, 16, 25, 32, 35, 40, 50, 63, 80, 100),
- Х3 - предельная коммутационная способность (без обозначения 6 КА, 10 кА),
- Х4 - характеристика срабатывания по току короткого замыкания:
- С 5-10 предназначены для защиты цепей с активной и индуктивной нагрузкой с низким импульсным током,
- D 10-20 используется при нагрузках с высокими импульсными (пусковыми) токами и повышенном токе включения.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- Число полюсов - 3
- Номинальный ток - 10 А
- Номинальное напряжение - 380/660 В
- Механическая износостойкость - 20000 циклов
- Электрическая износостойкость - 6000 циклов
- Отключающая способность - 10000 А
- Крепление - DIN
- Контактный зажим - PIN
- Рабочая температура -40 …+50 °С
- Масса - 0,45 кг
- Изготавливаются с характеристикой электромагнитного расцепителя: В, С, D.;
