Выключатель ВА-47100 3п 16А

Выключатель ВА-47100 3п 16А

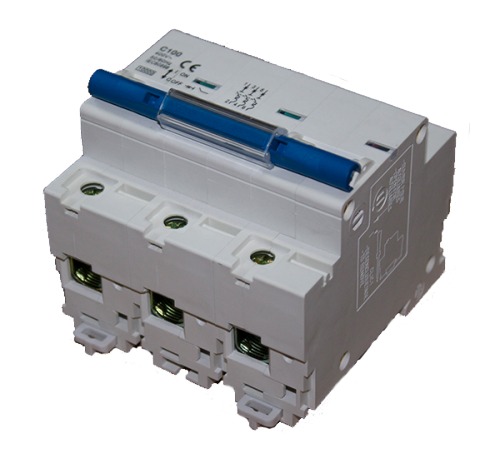

Трехполюсный модульный автоматический выключатель ВА-47-100 величиной номинального тока 16 Ампер с повышенной отключающей способностью.

Предназначение:

защита распределительного и бытового электрооборудования от токов перегрузки и коротких замыканий, в низковольтных сетях переменного и постоянного тока.

При необходимости установки сигнализирующего устройства срабатывания авт. выключателя возможно выполнить подключение доп. контактов, не разбирая устройство.

Монтаж/демонтаж осуществляется при помощи din-рейки, а наличие двойной фиксирующей защелки облегчает и ускоряет эти манипуляции.

Структура условного обозначения маркировки для заказа

Автоматический выключатель ГОСТО-Х1-Х2-Х3-Х4-Х5-Х6-Х7

• где Х1-число полюсов
• Х2- Номинальный ток, А
• Х3-Отсечка электромагнитного расцепителя (числовое или буквенное значение), А ,
• где В-диапазон отсечек до 5кА; С-диапазон отсечек от 5кА до 10кА; Д-диапазон отсечек от 10кА до 20кА;
• Х4 -Номинальное напряжение, В
• Х5 -Отключающая способность, кА
• Х6-Посадочный размер, где 1-крепление на динрейку
• Х7- Климатическое исполнение, по ГОСТ 15150

Маркировка для заказа

Автоматический выключатель ГОСТО-3-16-С-660АС-10-1-УЗ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Число полюсов - 3
• Номинальный ток - 16 А
• Номинальное напряжение - 380/660 В
• Механическая износостойкость - 20000 циклов
• Электрическая износостойкость - 6000 циклов
• Отключающая способность  - 10000 А
• Крепление - DIN
• Контактный зажим - PIN
• Рабочая температура -40 …+50 °С
• Масса - 0,45 кг
• Изготавливаются с характеристикой электромагнитного расцепителя: В, С, D.;
