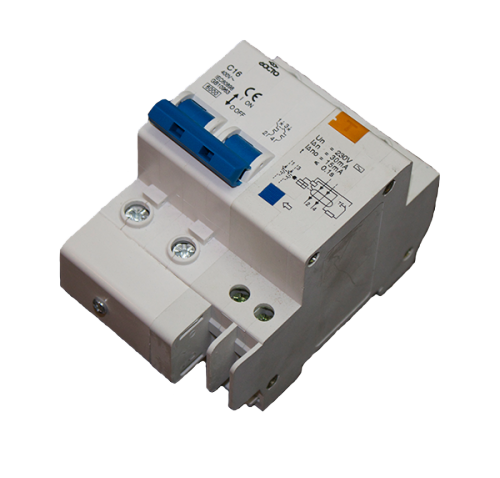

Выключатель ВД1-63 2p

Выключатель ВД1-63 2p

Выключатель дифференциальный ВД1-63 является устройством защитного отключения (сокращенное наименование УЗО).

Принцип работы:

Принцип работы подобен прицепу работы автоматического выключателя, однако имеет дополнительную функцию защиты от поражения электрическим током и воспламенения.

Структура условного обозначения:

ВД - Выключатель дифференциальный,
63 - Максимальный номинальный ток линейки данного типа диф. выключателей,
2 - Число фаз.
6-63А – числовое значение номинального тока, А.

Нормальный температурный режим эксплуатации:

нижний предел –25 С

верхний предел +40 С.

Электрическая схема:

Режим температуры при транспортировки и хранении:

нижний предел –40 С

верхний предел +40 С.

Высота над уровнем моря: до 1000 м.

Краткие технические характеристики:

Режим эксплуатации	АС-3, АС-1
Номинальный ток эксплуатации,A	6-63
Номинальный отключающий диф. ток	10, 30, 100, 300 мА
Число полюсов	2
Номинальное напряжение,V 50Hz	220/380
Сечение кабеля	от 1 мм2 (жесткий, гибкий кабель) до 25 мм2 (жесткий кабель)

Габаритные и установочные размеры дифференциальных выключателей нагрузки ВД63
