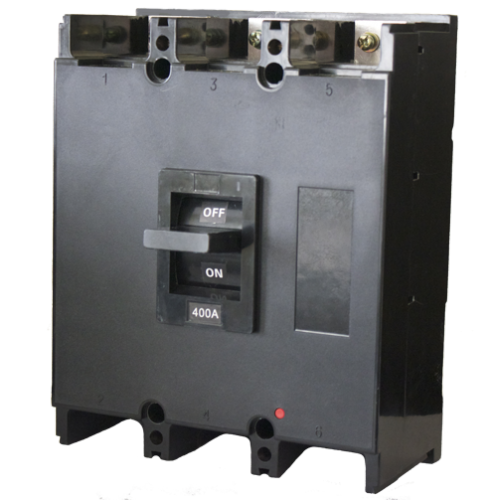

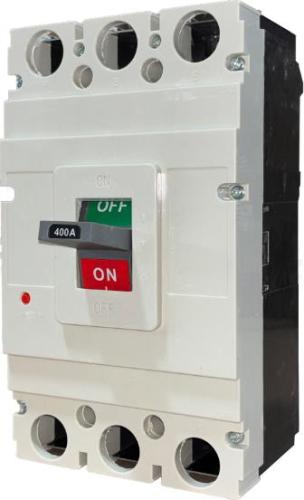

Выключатель ВА 5139 400А



Выключатель автоматический ВА-5139 400А.

Выключатель ВА5139 400А, выпускаемый Заводом Электроконтактор устанавливается в любые типы энергоустановок для их защиты от сверхтоков. Выключатель ВА 5139 рассчитан на многократное отключение сверхтоков.Отключающая способность выключателя ВА указывает на максимально допустимую величину сверхтока, которую автомат ВА5139 способен отключить без повреждений. Соответствует требования технического регламента ТР ТС 004/2011 «О безопасности низковольтного оборудования».

Технико-эксплуатационные характеристики

Расшифровка типоисполнений Выключателей ВА 5139

ВА 5139 330010 400А

• Номинальный ток - 400А;
• Количество фаз - 3;
• Наличие магнитного расцепителя - да;
• Наличие теплового расцепителя - да;
• Доп. единицы - нет;
• Вид привода - ручной;
• Вид установки вид крепления - стационарный под болт;
• Номинальное напряжение для AC - 380/660В;
• Номинальное напряжение для DC - 220/440В;

ВА 5139 331110 400А

• Номинальный ток - 400А;
• Количество фаз - 3;
• Наличие магнитного расцепителя - да;
• Наличие теплового расцепителя - да;
• Доп. единицы - доп.контакты;
• Вид привода - ручной;
• Вид установки вид крепления - стационарный под болт;
• Номинальное напряжение для AC - 380/660В;
• Номинальное напряжение для DC - 220/440В;

ВА 5139 331810 400А

• Номинальный ток - 400А;
• Количество фаз - 3;
• Наличие магнитного расцепителя - да;
• Наличие теплового расцепителя - да;
• Доп. единицы - независимый расцепитель;
• Вид привода - ручной;
• Вид установки вид крепления - стационарный под болт;
• Номинальное напряжение для AC - 380/660В;
• Номинальное напряжение для DC - 220/440В;

ВА 5139 334710 400А

• Номинальный ток - 400А;
• Количество фаз - 3;
• Наличие магнитного расцепителя - да;
• Наличие теплового расцепителя - да;
• Доп. единицы - независимый расцепитель;
• Вид привода - ручной;
• Вид установки вид крепления - стационарный под болт;
• Номинальное напряжение для AC - 380/660В;
• Номинальное напряжение для DC - 220/440В;

ВА 5139 330030 400А

• Номинальный ток - 400А;
• Количество фаз - 3;
• Наличие магнитного расцепителя - да;
• Наличие теплового расцепителя - да;
• Доп. единицы - нет;
• Вид привода - ручной;
• Вид установки вид крепления - стационарный под болт;
• Номинальное напряжение для AC - 380/660В;
• Номинальное напряжение для DC - 220/440В;

ВА 5139 331130 400А

• Номинальный ток - 400А;
• Количество фаз - 3;
• Наличие магнитного расцепителя - да;
• Наличие теплового расцепителя - да;
• Доп. единицы - доп.контакты;
• Вид привода - ручной;
• Вид установки вид крепления - стационарный под болт;
• Номинальное напряжение для AC - 380/660В;
• Номинальное напряжение для DC - 220/440В;

ВА 5139 331830 400А

• Номинальный ток - 400А;
• Количество фаз - 3;
• Наличие магнитного расцепителя - да;
• Наличие теплового расцепителя - да;
• Доп. единицы - независимый расцепитель;
• Вид привода - ручной;
• Вид установки вид крепления - стационарный под болт;
• Номинальное напряжение для AC - 380/660В;
• Номинальное напряжение для DC - 220/440В;

ВА 5139 334730 400А

• Номинальный ток - 400А;
• Количество фаз - 3;
• Наличие магнитного расцепителя - да;
• Наличие теплового расцепителя - да;
• Доп. единицы - независимый расцепитель;
• Вид привода - ручной;
• Вид установки вид крепления - стационарный под болт;
• Номинальное напряжение для AC - 380/660В;
• Номинальное напряжение для DC - 220/440В;

ВА 5139 340010 400А

• Номинальный ток - 400А;
• Количество фаз - 3;
• Наличие магнитного расцепителя - да;
• Наличие теплового расцепителя - да;
• Доп. единицы - нет;
• Вид привода - ручной;
• Вид установки вид крепления - стационарный под болт;
• Номинальное напряжение для AC - 380/660В;
• Номинальное напряжение для DC - 220/440В;

Внешний вид, габаритные, установочные и присоединительные размеры выключателя ВА-5139 (ВА5139):

Заметки и особенности:
Рекомендации по монтажу выключатель ВА5139 400А - шина медная прямоугольного сечения, не менее 30 мм*4 мм либо медный провод круглого сечения не менее 185 мм².
