Сертификат: Выключатели автоматические - сертификатВыключатель ВА 5237 250А
Структура условного обозначения автоматического выключателя ВА5237:
- ВА - выключатель автоматический;
- 52 - цифровой индекс, указывающий на наличие теплового и магнитного расцепителей;
- 37 - цифровой индекс, указывающий на габаритный размер согласно приведенного ниже чертежа.
При подаче напряжения на токоведущие шины выключателя, автомат проводит ток, в случае отключения (при сверхтоках) - тепловой и электромагнитный расцепитель отключают выключатель (положение выключено).
Таблица основных технических характеристик:
|
Наименование |
Номинальный |
Номинальное |
Род |
Наличие |
Характеристики |
Возможность комплектации |
|
ВА5237 250А
|
250
|
380/660
|
АС
|
Тепловой, электромагнитный
|
под болт
|
да
|
|
ВА5237 320А
|
320
|
380/660
|
АС
|
Тепловой, электромагнитный
|
под болт
|
да
|
|
ВА5237 400А
|
400
|
380/660
|
АС
|
Тепловой, электромагнитный
|
под болт
|
да
|
|
ВА5237 630А
|
630
|
380/660
|
АС
|
Тепловой, электромагнитный
|
под болт
|
да
|

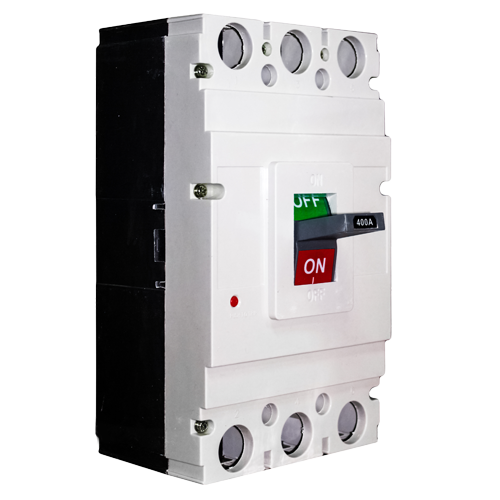

Внешний вид, габаритные, установочные и присоединительные размеры ВА-5237:
|
Наименование |
Размеры, мм |
|||||||||||||||||||
|
C
|
C1
|
E
|
F
|
G
|
G1
|
H
|
H1
|
H2
|
H3
|
H4
|
H5
|
L
|
L1
|
L2
|
W
|
W1
|
A
|
B
|
d
|
|
|
ВА 5237 250А
|
102
|
-
|
50
|
22
|
23
|
11,5
|
86
|
110
|
24
|
4
|
5
|
-
|
165
|
360
|
144
|
105
|
35
|
35
|
126
|
5,5
|
|
ВА 5237 320А
|
102
|
179
|
90
|
62
|
28
|
13
|
104
|
155
|
38
|
6
|
6
|
2,5
|
257
|
457
|
225
|
140
|
44
|
44
|
194
|
7
|
|
ВА 5237 400А
|
102
|
179
|
90
|
62
|
28
|
13
|
104
|
155
|
38
|
6
|
6
|
2,5
|
257
|
457
|
225
|
140
|
44
|
44
|
194
|
7
|
|
ВА 5237 630А
|
134
|
184
|
89
|
65
|
40
|
13,5
|
111
|
160
|
44
|
6
|
3,5
|
4,5
|
270
|
470
|
234
|
182
|
58
|
58
|
200
|
7
|
