Выключатель ВА 5239 400А

Выключатель ВА 5239 400А

Автоматические выключатели типа ВА52 предназначены для применения в электрических цепях с напряжением 400 / 690 В переменного тока частотой 50 и 60 Гц, их защиты от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для нечастых оперативных включений и отключений.

Область применения

Выключатели серии ВА52-39 - токоограничивающие аппараты с высокой коммутационной способностью, рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 660 V переменного тока частоты 50 и 60 Hz

Технические характеристики

• Страна производитель – Россия;
• Производство – г. Челябинск, ООО Завод «Электроконтактор»;
• Категория товара – автоматический выключатель силовой для защиты трансформаторов;
• Количество полюсов – 3 полюса;
• Ток номинальный – 400А;
• Род тока – переменный (AC);
• Частота тока – 50/60Гц;
• Рабочее номинальное напряжение тока переменного – 690В;
• Контакты вспомогательные – 1з+1р;
• Коммутационная предельная способность тока переменного – 18 кА;
• Независимый расцепитель – имеется;
• Расцепители – электромагнитный и тепловой;
• Наличие регулировки максимальных расцепителей тока – отсутствует;
• Размыкающих вспомогательных контактов – 1;
• Замыкающих вспомогательных контактов – 1;
• Напряжение изоляции – 690В;
• Импульсное номинальное напряжение – 6 кВ;
• Продолжительный номинальный ток – 400А;
• Крепление – на винты;
• Установки способ – с креплением на панели стационарный;
• Внешних проводников присоединение – переднее;
• Самостоятельное подключение доп.устройств – нет возможности;
• Защита по IP – 20;
• Вспомогательные контакты сигнализации – отсутствуют;
• Наличие дополнительного оборудования – отсутствует;
• Рабочие температуры – от +40 до -60С;
• Категория размещения – УХЛ3;

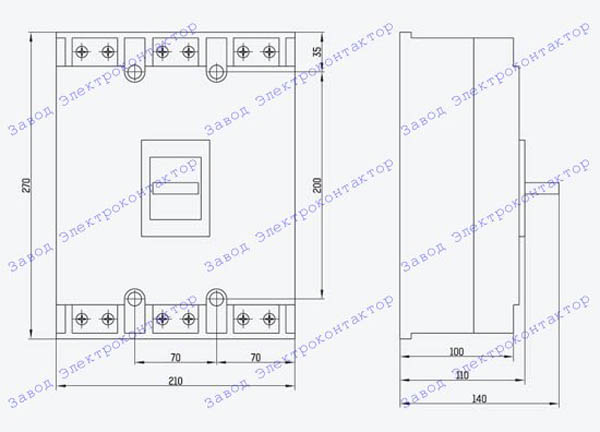

Внешний вид, габаритные, установочные и присоединительные размеры выключателя ВА-5239 (ВА5239):
