Автоматические выключатели типа ВА52 предназначены для применения в электрических цепях с напряжением 400 / 690 В переменного тока частотой 50 и 60 Гц, их защиты от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для нечастых оперативных включений и отключений.
Область применения
Выключатели серии ВА52-39 - токоограничивающие аппараты с высокой коммутационной способностью, рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 660 V переменного тока частоты 50 и 60 Hz
Технические характеристики
- Страна производитель – Россия;
- Производство – г. Челябинск, ООО Завод «Электроконтактор»;
- Категория товара – автоматический выключатель силовой для защиты трансформаторов;
- Количество полюсов – 3 полюса;
- Ток номинальный – 630А;
- Род тока – переменный (AC);
- Частота тока – 50/60Гц;
- Рабочее номинальное напряжение тока переменного – 690В;
- Контакты вспомогательные – 1з+1р;
- Коммутационная предельная способность тока переменного – 18 кА;
- Независимый расцепитель – имеется;
- Расцепители – электромагнитный и тепловой;
- Наличие регулировки максимальных расцепителей тока – отсутствует;
- Размыкающих вспомогательных контактов – 1;
- Замыкающих вспомогательных контактов – 1;
- Напряжение изоляции – 690В;
- Импульсное номинальное напряжение – 6 кВ;
- Продолжительный номинальный ток – 630А;
- Крепление – на винты;
- Установки способ – с креплением на панели стационарный;
- Внешних проводников присоединение – переднее;
- Самостоятельное подключение доп.устройств – нет возможности;
- Защита по IP – 20;
- Вспомогательные контакты сигнализации – отсутствуют;
- Наличие дополнительного оборудования – отсутствует;
- Рабочие температуры – от +40 до -60С;
- Категория размещения – УХЛ3;

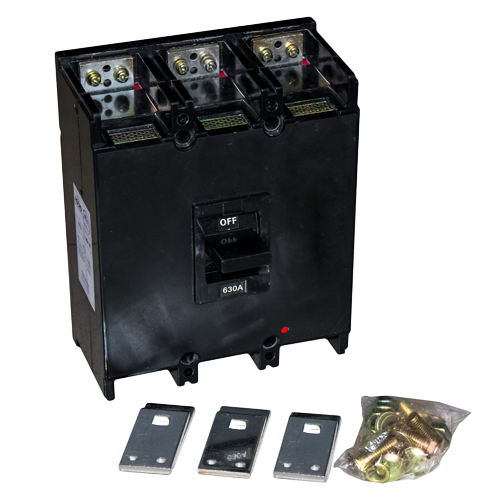

Внешний вид, габаритные, установочные и присоединительные размеры выключателя ВА-5239 (ВА5239):
