Сертификат: Выключатели автоматические - сертификатАвтоматический воздушный выключатель ВА-5343
Является микропроцессорным универсальным выключателем низкого напряжения и применяется в цепи переменного тока 50Гц с номинальным напряжением 400В, 690В и с номинальным током до 2000А.
Автомат ВА-5343 используется для распределения электроэнергии и защиты цепей и силового оборудования от перегрузок, коротких замыканий и однофазного заземления. Благодаря интеллектуальным функциям и селективной релейной защите выключатель может использоваться на электростанциях, заводах, шахтах (при использовании напряжения в 690В), а также в современных высотных зданиях, особенно при использовании системы распределения электропитания в высокотехнологичных зданиях.
Технические характеристики выключателя ВА-5343 (ВА5343):
|
Номинальная предельная наибольшая отключающая способность (кА)
|
Icu = 80кА 400В 50кА 690В
Ics = Icw = 50кА 400В 40кА 690В
|
||
|
Номинальный ток In
|
1250А, 1600А, 2000А
|
||
|
Количество полюсов
|
3, 4
|
||
|
Номинальное напряжение Ue
|
400В, 690В
|
||
|
Номинальное напряжение изоляции Ui
|
690В
|
||
|
Номинальный ток N-полюса IN (А)
|
50%In, 100%In
|
||
|
Установленное время отключения
|
23~32мс
|
||
|
Микропроцессорный контроллер
|
Стандартный тип (М)
|
||
|
Коммуникационный тип (Н)
|
|||
|
Схема соединений
|
Горизонтальная. Вертикальная
|
||

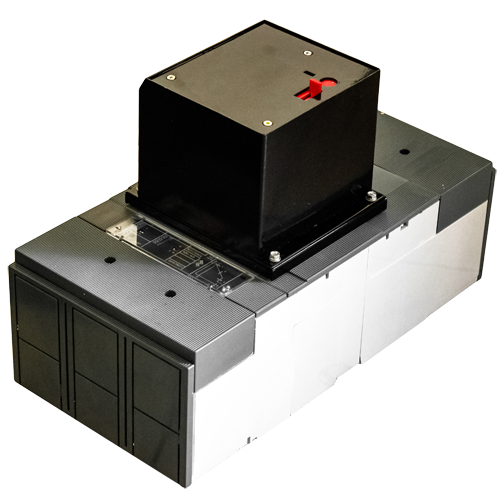

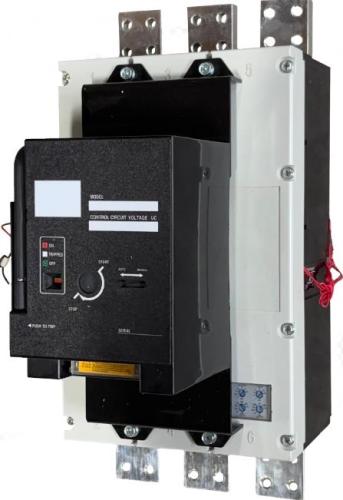

Внешний вид, габаритные, установочные и присоединительные размеры выключателя ВА-5343 (ВА5343):
Данные по упаковке:
В коробке - 1шт
Объем (1коробка) - 0,006 м3
Вес брутто (коробка) - 26,5 кг
Вес нетто (коробка) - 23 кг
