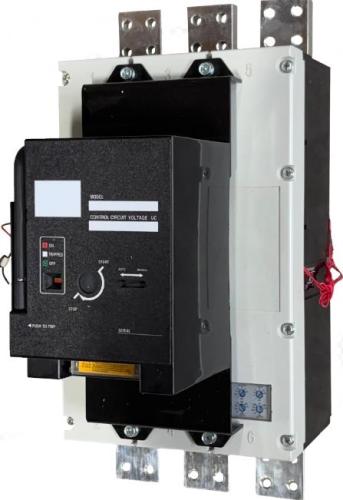

Выключатель ВА 5543 с МРТ2

Выключатель ВА 5543 с МРТ2

Выключатели ВА 5543 с МРТ2 применяются для распределения электрической энергии и для защиты цепей, силового оборудования от коротких замыканий, ожднофазных заземлений и перегрузок.

Выключатели могут применяться на заводах, шахтах, электростанциях и в современных высотных зданиях благодаря интеллектуальным функциям и селективной защите.

Предназначены для защиты от токов перегрузки, токов короткого замыкания, токов включения с выдержками времени при к.з.: мгн; 3 сек.; 6сек.; 12сек.; 18сек.

Технические характеристики ВА5543 с МРТ

ВА5543 340010 1600A/ВА5543 330010 1600A

• Номинальное напряжение - до 660В (в т.ч. 380/220);
• Номинальный ток - 1600А;
• Род тока - AC/DC;
• Вид привода - ручной;
• Доп. сборочные единицы - нет;
• Наличие расцепителей - электромагнитный, тепловой;

ВА5543 341110 1600A/ВА5543 331110 1600A

• Номинальное напряжение - до 660В (в т.ч. 380/220);
• Номинальный ток - 1600А;
• Род тока - AC/DC;
• Вид привода - ручной;
• Доп. сборочные единицы - доп. контакты;
• Наличие расцепителей - электромагнитный, тепловой;

ВА5543 341810 1600A/ВА5543 341810 1600A

• Номинальное напряжение - до 660В (в т.ч. 380/220);
• Номинальный ток - 1600А;
• Род тока - AC/DC;
• Вид привода - ручной;
• Доп. сборочные единицы - независимый расцепитель 220/380В;
• Наличие расцепителей - электромагнитный, тепловой, электронный с МРТ 2;

ВА5543 344710 1600A/ВА5543 344710 1600A

• Номинальное напряжение - до 660В (в т.ч. 380/220);
• Номинальный ток - 1600А;
• Род тока - AC/DC;
• Вид привода - ручной;
• Доп. сборочные единицы - независимый расцепитель 220/380В;
• Наличие расцепителей - электромагнитный, тепловой, электронный с МРТ 2;

ВА5543 340030 1600A/ВА5543 330030 1600A

• Номинальное напряжение - до 660В (в т.ч. 380/220);
• Номинальный ток - 1600А;
• Род тока - AC/DC;
• Вид привода - электромагнитный;
• Доп. сборочные единицы - нет;
• Наличие расцепителей - электромагнитный, тепловой;

ВА5543 341130 1600A/ВА5543 331130 1600A

• Номинальное напряжение - до 660В (в т.ч. 380/220);
• Номинальный ток - 1600А;
• Род тока - AC/DC;
• Вид привода - электромагнитный;
• Доп. сборочные единицы - доп. контакты;
• Наличие расцепителей - электромагнитный, тепловой;

ВА5543 341830 1600A/ВА5543 331830 1600A

• Номинальное напряжение - до 660В (в т.ч. 380/220);
• Номинальный ток - 1600А;
• Род тока - AC/DC;
• Вид привода - электромагнитный;
• Доп. сборочные единицы - независимый расцепитель 220/380В;
• Наличие расцепителей - электромагнитный, тепловой;

ВА5543 344730 1600A/ВА5543 334730 1600A

• Номинальное напряжение - до 660В (в т.ч. 380/220);
• Номинальный ток - 1600А;
• Род тока - AC/DC;
• Вид привода - электромагнитный;
• Доп. сборочные единицы - независимый расцепитель 220/380В;
• Наличие расцепителей - электромагнитный, тепловой, электронный с МРТ 2;

Внешний вид, габаритные и установочные размеры ВА5543 с блоком МРТ:

Полупроводниковый расцепитель МРТ-2 позволяет:

• регулировать номинальный ток автоматического выключателя в диапазоне 0,4 In-1,0 In (для автоматов ВА55-43 640А-1600А);
• настраивать отключение максимального расцепителя тока под требуемые условия эксплуатации 1,5In; 2In; 4In; 6In; 8In; 10In;12In; 13In;
• защищать от токов включения с выдержкой времени 3 сек.; 6сек.; 12сек.; 18сек.

В зависимости от требуемого исполнения автоматический выключатель ВА-5543 может включать:

• Независимый расцепитель
• Полупроводниковый расцепитель
• Доп. контакты
• Электромагнитный расцепитель
• Тепловой расцепитель
• Стационарное исполнение
• Электропривод
• Ручной привод

Возможны другие исполнения в зависимости от требований заказчика.

По заявке Покупателя возможно изготовление автоматов ВА-5543 с полупроводниковым расцепителем МРТ-2, МРТ-4.

За дополнительной информацией обращайтесь в офис продаж.

Данные по упаковке:

В коробке - 1шт

Объем - 0,07 м3

Вес брутто (коробка) - 26 кг

Вес нетто (коробка) - 24 кг
