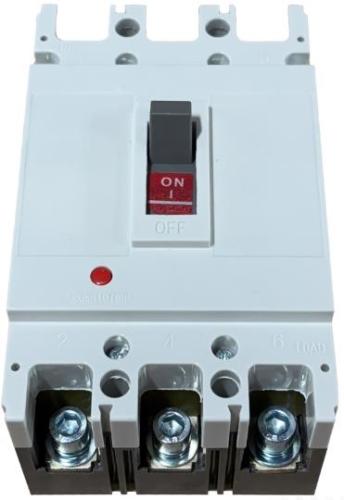

Сертификат: Выключатели автоматические - сертификатВыключатель серии ВА88-33 160А
Автоматический выключатель обеспечивают защиту от перегрузок, посредством биметаллических пластин и от КЗ, посредством электромагнитный элементов. Испытания и настройки автоматических выключателей проводятся на заводе изготовителе. Широкий ассортимент дополнительных аксессуаров значительно увеличивает функционал выключателя. Стационарное исполнение, фронтальное присоединение токоведущих проводников.
Структура условного обозначения ВА-Х1Х2Х3Х4 Х5:
- Х1Х2 - серия выключателя (88);
- Х3Х4 - индекс, указывающий на габаритный размер выключателя (где "33" габаритный размер, согласно указанного ниже чертежа);
- Х5 - климатическое исполнение согласно ГОСТ 15050-69.
|
Наименование
|
Отключающая
способность, kA |
Параметры
термомагнитного расцепителя |
Полюса
|
Номин.
ток, А |
Номинальное
напряжение, В |
Тип
расцепителя |
Вид
крепления |
Механическая
износостойкость, циклов |
|
ВА8833 80А
|
25
|
10 x In
|
4
|
80
|
690
|
термо-
магнитный |
под болт,
дин рейка |
8500
|
|
ВА8833 100А
|
25
|
10 x In
|
4
|
100
|
690
|
термо-
магнитный |
под болт,
дин рейка |
8500
|
|
ВА8833 125А
|
25
|
10 x In
|
4
|
125
|
690
|
термо-
магнитный |
под болт,
дин рейка |
8500
|
|
ВА8833 160А
|
35
|
10 x In
|
4
|
160
|
690
|
термо-
магнитный |
под болт,
дин рейка |
7000
|
Внешний вид, габаритные, установочные и присоединительные размеры ВА-8833:
Заметки и особенности: диапазон сечения присоединяемого проводника: не менее CU 25мм2(Аl 35мм2.) - не более 70мм2. Токовые нагрузки согласно ПУЭ. Подбор наконечников согласно сечения подключаемого проводника и конструкции автоматического выключателя.
Самая низкая стоимость автоматических выключателей 125А, 165А.
