Сертификат: Выключатели автоматические - сертификатВыключатель ВА88 160А
Группа выключателей с верхний пределом номинального тока 160А переменного тока при напряжении 690v. Материал корпуса, дугогасительные камеры и межфазные перегородки обеспечивают отключение коротких токов до 35kA без разрушения.
Обеспечиваемая защита: токи короткого замыкания, защита от перегрузок.
Структура условного обозначения ВА-Х1Х2Х3Х4 Х5:
- Х1Х2 - серия выключателя (88);
- Х3Х4 - индекс, указывающий на габаритный размер выключателя (где "33" габаритный размер, согласно указанного ниже чертежа);
- Х5 - климатическое исполнение согласно ГОСТ 15050-69.
|
Наименование
|
Отключающая
способность, kA |
Параметры
термомагнитного расцепителя |
Полюса
|
Номин.
ток, А |
Номинальное
напряжение, В |
Тип
расцепителя |
Вид
крепления |
Механическая
износостойкость, циклов |
|
ВА8833 80А
|
25
|
10 x In
|
4
|
80
|
690
|
термо-
магнитный |
под болт,
дин рейка |
8500
|
|
ВА8833 100А
|
25
|
10 x In
|
4
|
100
|
690
|
термо-
магнитный |
под болт,
дин рейка |
8500
|
|
ВА8833 125А
|
25
|
10 x In
|
4
|
125
|
690
|
термо-
магнитный |
под болт,
дин рейка |
8500
|
|
ВА8833 160А
|
35
|
10 x In
|
4
|
160
|
690
|
термо-
магнитный |
под болт,
дин рейка |
7000
|

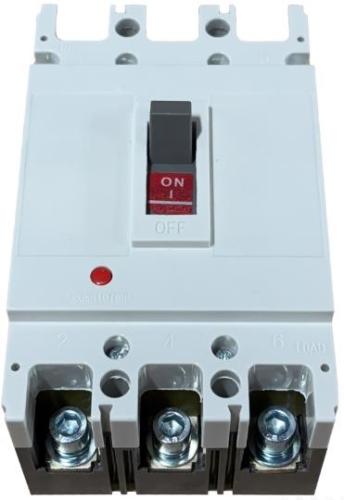

Внешний вид, габаритные, установочные и присоединительные размеры ВА88:
Габаритный размер 90*120*70.
Масса не более 1,2кг
Особенности: крепление под дин-рейку осуществляется за счет специальной скобы. Скоба приобретается дополнительно.
