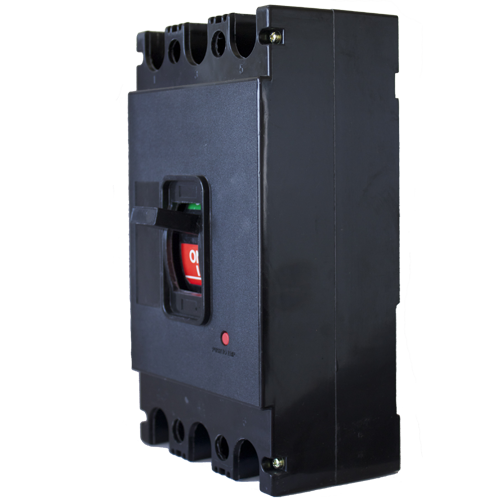

Сертификат: Выключатели автоматические - сертификатТрехполюсный автоматический выключатель второй величины А3722 представляет собой автоматический выключатель с электромагнитным расцепителем на номинальный ток срабатывания до 250 ампер.
Эти автоматы относят к электрооборудованию общепромышленного назначения.
Отличительной особенностью группы автоматов А - надежность в работе и долговечность в службе.
Соответствие требованиям тех. условий:
аппараты серии А производства Завод «Электроконтактор» соответствуют и выпускаются с соблюдением технических условий ТУ 3422-001-91328404-2011.
Предназначение:
функционально служат для проведения токов в нормальном режиме и отключения токов при перегрузках и коротких замыканиях, нечастых оперативных коммутаций эл. цепей, а также для защиты эл. цепей при снижении значения напряжения до недопустимой величины.
Технические характеристики
• Ток номинальный – 250А;
• Токи номинальные расцепителей тепловых – 160, 200, 250А;
• Страна производитель – Россия;
• Полюсов количество – 3 полюса;
• Уставки по току срабатывания максимальных электромагнитных расцепителей – 2500, 2000, 1600, 1200А;
• Производство – г. Челябинск, ООО Завод «Электроконтактор»;
• Рабочая наибольшая номинальная отключающая способность при напряжении номинальном 380В тока переменного – 35кА;
• Рабочая наибольшая номинальная отключающая способность при напряжении номинальном 660В тока переменного – 19кА;
• Рабочая наибольшая номинальная отключающая способность при напряжении номинальном 4400В тока постоянного – 100кА;
Маркировка и обозначение выключателя А-3722 У3:
- А37 - серия выключателя;
- 2 - вторая величина, номинальный ток 250А;
- 2 - три полюса, электромагнитный расцепитель;
- У - тип климатического исполнения - для умеренного климата;
- 3 - категория размещения 3.
Чертеж и размеры выключателя А3722:
Примечание:
использование выключателей А3722 обеспечит надежную защиту цепей электричества от токов короткого замыкания.
