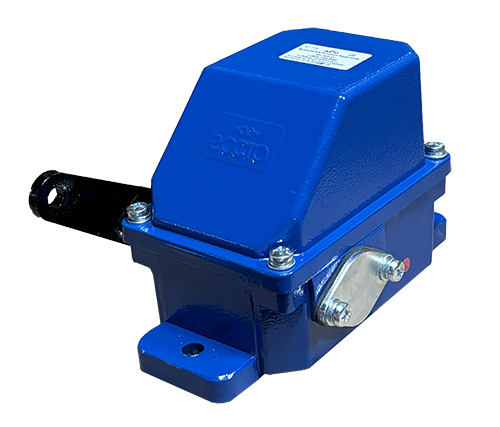

Сертификат: Выключатели конечныеВыключатель КУ-703 концевой

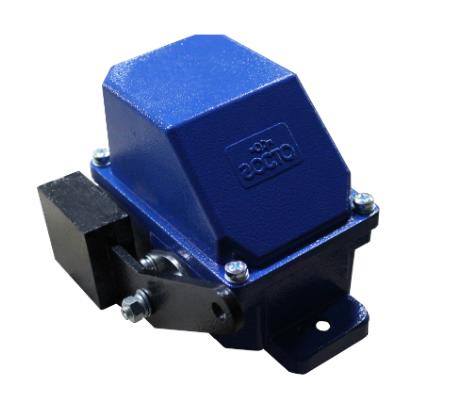

Концевой выключатель КУ-703 является путевым, отличается приводом, представляющим собой двуплечий рычаг (на кулачковом валу) с грузом с противовесом, обладает прочным корпусом, отличается компактностью.
Предназначение:
включение и выключение цепей управления грузоподъемных механизмов.
Техническая особенность модели КУ703 - выполняет ограничение хода различного рода механизмов подъема грузовых машин.
Общие особенности аппаратов группы КУ700:
- 2 (две) эл. цепи независимого типа,
- способность работать на переменном и постоянном токе,
- эксплуатация в повторно-кратковременном режиме,
- высокопрочный защитный корпус.
Структура условного обозначения выключателя КУ ГОСТО-703 Х3:
- КУ - серия выключателя;
- ГОСТО - торговая марка;
- 703 - привод в виде груза с противовесом;
- Х3 - климатическое исполнение и категория размещения.
Технические характеристики КУ703:
|
Наименование параметра
|
Значение
|
|
Аналог
|
ПП-743
|
|
Число рабочих положений
|
2
|
|
Тип привода
|
Груз с противовесом
|
|
Фиксация
|
Фиксация на крайних положениях
|
|
Номинальное напряжение переменного тока
|
220В, 380В, 550В
|
|
Номинальное напряжение постоянного тока
|
110В, 220В, 440В
|
|
Ток продолжительного режима
|
10А
|
|
Максимальная скорость привода
|
Не ограничена
|
|
Степень защиты
|
IP54
|
|
Эксплуатационная частота включений
|
до 15 режимов в час
|
|
Износостойкость механическая
|
100000 В-О
|
|
Износостойкость электрическая
|
50000 В-О
|
|
Ввод внешних проводов
|
Через гермоввод (сальник)
|
Чертеж и размеры КУ-703:
ВАЖНО: Возможна поставка в комплекте с "протвовес с троссом" за дополнительную плату.
