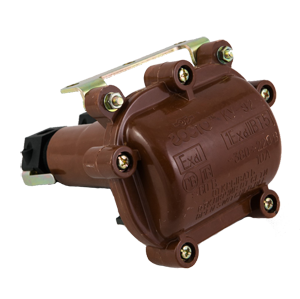

Выключатель КУ-92

Выключатель КУ-92 концевой

Выключатели КУ-92 являются взрывозащищенными кнопочными постами управления и применяются для дистанционного управления электромагнитными аппаратами переменного и постоянного тока.

Выключатели (посты кнопочные взрывозащищенные) серии КУ-90 предназначены для работы в электрических цепях управления в угольных шахтах, опасных по газу и пыли (маркировка взрывозащиты РВ ExdI) и во взрывоопасных зонах всех классов предприятий химической, нефтеперерабатывающей, газовой и других отраслях промышленности (маркировка взрывозащиты 1ExdIIBT5).

Структура условного обозначения КУ-9Х-Х1-Х2:

КУ - Кнопочный пост Управления;
9 - серия;
Х - число кнопочных элементов (1, 2, 3);
Х1 - исполнение по взрывозащите (РВ ExdI или 1ExdIIВТ5);
Х2 - климатическое исполнение (У; ХЛ; Т) и категория размещения (2 или 5) по ГОСТ 15150-69.
Выключатель конечный (пост) КУ92 состоит из оболочки, вводного устройства с уплотнением, привода управления и кнопочных элементов. Вводное устройство предусматривает возможность подсоединения гибкого и бронированного кабелей, а также кабелей и проводов, прокладываемых в стальных трубах с условным проходом до 16 мм и с уплотнением резиновыми кольцами.

На рукоятках управления в зависимости от типа выключателя (поста) нанесены следующие надписи:

на однокнопочном — СТОП;
на двухкнопочном — ПУСК. СТОП;
на трехкнопочном — ВПЕРЕД. НАЗАД, СТОП.

Данные по упаковке:

В коробке - 12шт

Объем - 0,036 м3

Вес брутто (коробка) - 18 кг

Вес нетто (коробка) - 16 кг
