Сертификат: Выключатели конечныеВыключатель управления ВУ-150 М предназначен для коммутации электрических цепей управления переменного и постоянного токов, в определенных точках пути, где движение контролируемого объекта должно быть изменено, или для сообщения о достижении объектом заданного положения.
Выключатели управления ВУ150М (ВУ-150М) приводятся в действие вращающимися частями механизмов, с которым они связаны посредством зубчатых колес, цепей или муфт.
Технические характеристики ВУ-150 М:
|
Наименование параметра
|
Значение
|
|
|
Номинальное напряжение
|
до 380В 50Гц / -440В
|
|
|
Допустимый длительный ток
|
10А
|
|
|
Включаемый ток
|
100А
|
|
|
Отключаемый ток при индуктивной нагрузке
- при постоянном напряжении
- при переменном напряжении
|
110В - 2,5А
220В - 1,6А
440В - 0,6А
380В - 20А
|
|
|
Число цепей управления
|
1
|
|
|
Режим работы
|
ПВ 40%
|
|
|
Ввод внешних проводов
|
через сальник (герметичный ввод)
|
|
|
Тип привода
|
поворотный вал шпиндельного типа
|
|
|
Передаточное отношение редуктора
|
1:50
|
|
|
Климатическое исполнение и категория размещения
|
У2
|
|
|
Исполнение
|
защищенное
|
|
|
Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями
|
IР44
|
|
|
Масса ( не более)
|
2,8кг
|
|

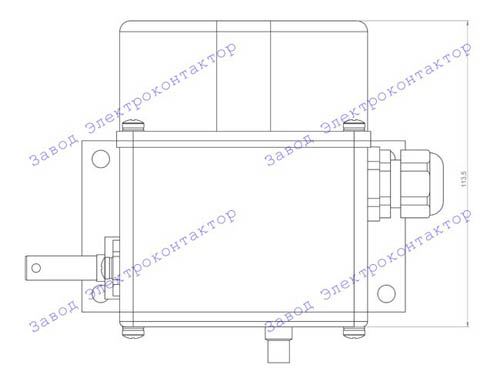

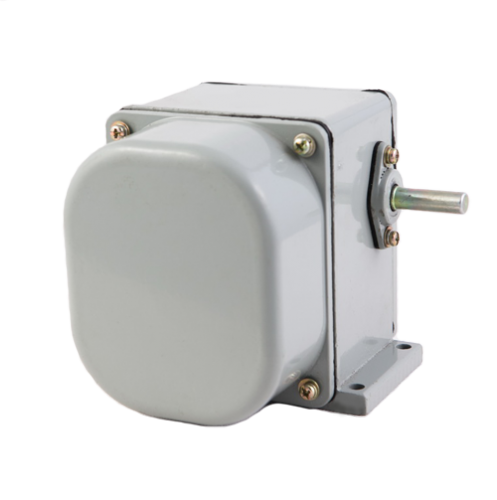

Внешний вид, габаритные, установочные и присоединительные размеры выключателя ВУ-150 М:
