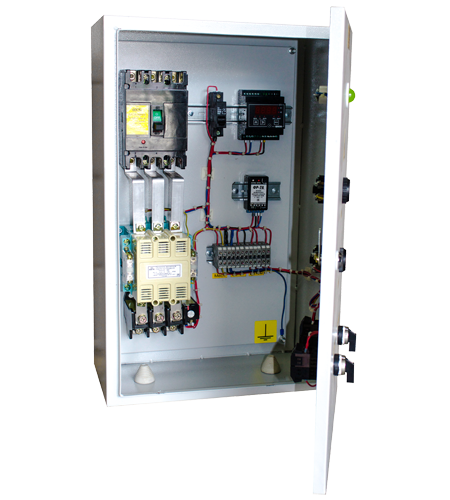

Ящик управления освещением ЯУО 9601-3974
Ящик управления освещением ЯУО 9601-3974 предназначается для удаленного и ручного, для местного и автоматического управления установками и сетями освещения в промышленных зданиях и других сооружениях с любыми светоисточниками.
Изготавливается корпус ящика из металла. В корпусе предусмотрены отверстия для ввода и вывода кабеля.
Технические характеристики Ящик ЯУО 9601-3974
- Страна производитель – Россия;
- Производство – г. Челябинск, ООО Завод «Электроконтактор»;
- Ток номинальный - 80А
- Ток переменный, частота – 50 Гц
- Напряжение силовой цепи, номинальное – 380В
- Напряжение цепи управления, номинальное – 220В
- Число циклов включения-отключения программатором за сутки – до трёх
- Число дней запрета на формирование команд в неделю – четыре
- Сохранение уставок включения-отключения при снятом питании, не более – 72 часа
- Защита степени – IP54
- Корпус - металл
- Исполнение - навесной
- Применение - промышленное и бытовое
- Категория размещения - У3;
- Габариты (ВхШхГ, мм) - 600х500х220;
Структура условного обозначения
ЯУО 9 6 0Х – ХХ 7 4 – У3.1 IP54
(2)(3) (4) (5) (6)(7) (8) (9)
1. ЯУО – условное обозначение типа НКУ
2. 9 – класс НКУ (автоматическое регулирование)
3. 6 – группа НКУ (программное управление)
4. 0Х – порядковый номер схемы управления
01 – автоматическое управление от программатора и фотореле
02 – автоматическое управление от фотореле
5. ХХ – Индекс, исполнение по току
6. 7 – исполнение по напряжению силовой цепи (7 – 380В, 50Гц)
7. 4 – исполнение по напряжению цепи управления (4 – 220В, 50Гц)
8. У3.1 – климатическое исполнение и категория размещения по ГОСТ 15150-69
9. IP54 – степень защиты оболочки по ГОСТ 15150-69
