Гидротолкатели ТЭ. Техническое описание.

Толкатели электрогидравлические (ТЭ) предназначены для применения в качестве привода колодочных пружинных тормозов, а также других механизмов, служащих для механизации различных производственных процессов.

Гидротолкатели ТЭ предназначены для работы в сети переменного тока напряжением 380В, частотой 50Гц, в повторно-кратковременном режиме при ПВ 60% и менее, с частотой включений до 720вкл/час, при этом номинальные значения климатических факторов внешней среды должны соответствовать видам климатического исполнения У категории 2.

Основные технические характеристики ТЭ:

Наименование параметра	Величина
Наименование параметра	Толкатель ТЭ-16	Толкатель ТЭ-25	Толкатель ТЭ-30	Толкатель ТЭ-50	Толкатель ТЭ-80	Толкатель ТЭ-200
Среднее усилие подъема, Н	160	250	300	500	800	2000
Развиваемое усилие подъема, Н	200	300	350	600	900	2200
Ход штока, мм	32	32	32	60	60	60
Номинальная мощность двигателя, кВт	0,06	0,06	0,06	0,39	0,39	0,55
Номинальное напряжение питающей сети, В	380	380	380	380	380	380
Частота тока питающей сети, Гц	50	50	50	50	50	50
Число оборотов двигателя (синхронное), об/мин	2800	2800	2800	2800	2800	2800
Масса рабочей жидкости, кг, не более	1,35	1,35	1,35	2,1	1,6	1,8
Масса толкателя, кг, не более	12,8	12,8	12,8	12,8	15,5	18

Примечание:

в таблице приведены параметры толкателей в холодном состоянии;
у толкателей в нагретом состоянии допускается увеличение времени подъема штока не более чем на 25%, времени обратного хода штока не более, чем на 15%;
в зависимости от колебания напряжения в пределах от 0,85 до 1,1 от номинального, частоты (50 или 60Гц) питающей сети, допускается изменение времени подъема и опускания штока в пределах ±15% от величины, указанной в таблице.

Устройство толкателя электрогидравлического:

Устройство толкателя электрогидравлического

Основные узлы и детали:

1 - асинхронный двигатель;
2 - корпус с цилиндром;
3 - рабочий поршень;
4 - шток;
5 - подшипниковый щит, в который запрессован рабочий вал;
6 - рабочее колесо;
7 - контровочная гайка;
8 - заливное отверстие.

Принцип действия:

Гидравлический толкатель состоит из электродвигателя, поршня, штока, центробежного колеса. Уплотнительное кольцо не допускает утечки тормозной жидкости.
В гидротолкателе применяется электродвигатель АДГМ. При работе электродвигателя рабочее колесо, вращаясь, создает избыточное давление рабочей жидкости, которая нагнетается под поршень и поднимает его со штоком до крайнего верхнего положения. Поршень остается в крайнем верхнем положении до тех пор, пока работает электродвигатель. При выключении двигателя рабочее колесо останавливается, и поршень со штоком под действием внешней нагрузки и собственного веса опускается вниз.

ВНИМАНИЕ! Заправку рабочей жидкости производить после установки толкателя на тормозной механизм, в вертикальном положении ± 15°.

Размеры всех гидротолкателей унифицированы и взаимозаменяемы с размерами гидротолкателей других заводов производителей.

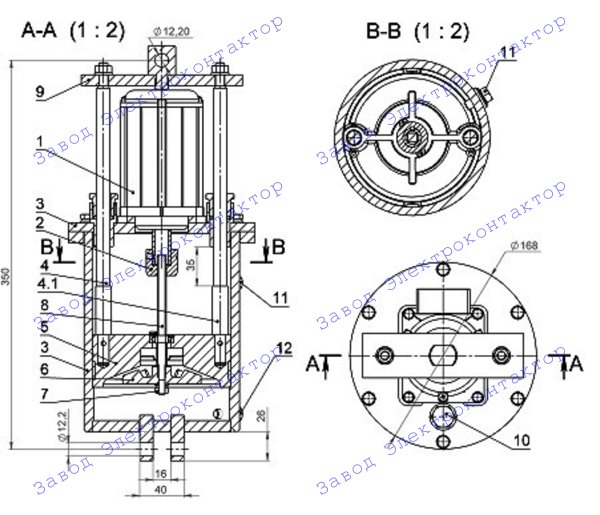

Габаритные и установочные размеры толкателей электрогидравлических ТЭ-16, ТЭ-25, ТЭ-30:

ТЭ-16, ТЭ-25, ТЭ-30

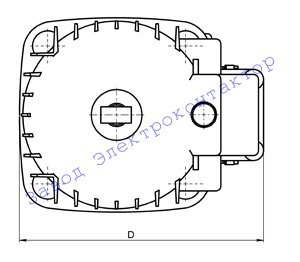

Габаритные и установочные размеры толкателей электрогидравлических ТЭ-50, ТЭ-80, ТЭ-200:

Тип толкателя	Величина, мм
Тип толкателя	B	A	f	d	c	a	D
Гидротолкатель ТЭ50	435	465	65	16	18	60	230
Гидротолкатель ТЭ80	435	465	65	16	18	60	230
Гидротолкатель ТЭ200	565	610	60	20	40	90	260

ТЭ-50, ТЭ-80

Не допускается применение гидротолкателя во взрывоопасной среде, а также в атмосфере, разрушающей металл и резину.

Для применения в подземных выработках рудников и шахт, в том числе опасных по газу и пыли, выпускаются электрогидравлические толкатели "ТЭ" взрывобезопасного исполнения РВ ЕхвI.

Взрывозащищенные толкатели предназначены для работы в сети переменного тока напряжением 660/380 В (по заказу 660/1140 В); Y/D; I Y ном = 0,27A/I ном = 0,4A, частотой 50 Гц, в повторно-кратковременном режиме при ПВ 60% и менее, с частотой включений до 720 вкл/час, при этом номинальные значения климатических факторов внешней среды должны соответствовать видам климатического исполнения У категории 2.
