Сертификат: Толкатели электрогидравлическиеИсполнения
| Наименование | Цена | |
|---|---|---|
| Гидротолкатель ТЭ 30 (У2) | 12710 руб. | |
| Гидротолкатель ТЭ 30 (У2 ТУ 3458-001-91328404-2011) | 12710 руб. | |
| Гидротолкатель ТЭ 30 (ХЛ2) | 12710 руб. | |
| Гидротолкатель ТЭ 30 (ХЛ2 ТУ 3458-001-91328404-2011) | 12710 руб. |

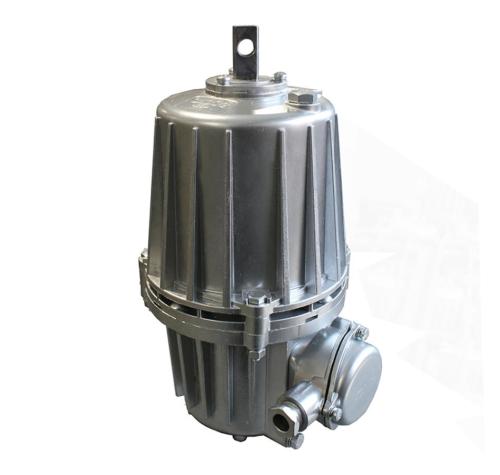

Гидротолкатель ТЭ-30
Толкатель электрогидравлический ТЭ-30 (ТЭ30), может именоваться как гидротолкатель, предназначен для применения в качестве привода колодочных пружинных тормозов, а также других механизмов, служащих для механизации различных производственных процессов.
Электрогидравлический толкатель ТЭ-30 используется в тормозных механизмах ТКГ-160, ТКГ-200.
Назначение
- Гидротолкатели серии ТЭ - используются для применения в качестве привода колодочных пружинных тормозов, а также других механизмов, служащих для механизации различных производственных процессов.
- Гидротолкатели ТЭ-30 применяются для работы в сети переменного тока напряжением 380В, частотой 50Гц, в повторно-кратковременном режиме при ПВ 60% и менее, с частотой включений до 720 вкл./час, при этом номинальные значения климатических факторов внешней среды должны соответствовать видам климатического исполнения. У категории 2 по ГОСТ 15150.
- Предназначены для эксплуатации под навесом или в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе.
Толкатель электрогидравлический ТЭ-30 У2 (УХЛ2, ХЛ2)
Структура условного обозначения:
ТЭ - Х - Х2
ТЭ - толкатель электрогидравлический
Х - модель толкателя (16; 25; 30; 50; 80)
ХХ - климатическое исполнение, категория размещения ГОСТ 15150
Технические характеристики толкателя ТЭ-30:
- Среднее усиление подъема: 300 Н
- Развиваемое усилие подъема: 350 Н
- Ход штока: 32 мм
- Номинальная мощность двигателя: 0,28 кВт
- Номинальное напряжение питающей сети: 380В
- Частота тока питающей сети: 50 Гц
- Число оборотов двигателя (синхронное): 2800 об/мин
- Масса рабочей жидкости: не более 1,35 кг
- Масса толкателя: не более 12,8 кг
Чертеж, внешний вид, габаритные, установочные и присоединительные размеры ТЭ-30:
Основные узлы толкателя ТЭ 30:
электродвигатель, цилиндр, крыльчатка, система с поршнями
При вращении двигателем крыльчатки, в цилиндре, заполненном рабочей жидкостью, создается избыточное давление, вследствии чего, поршни гидротолкателя поднимаются. Гидротолкатель воздействует на тормоз, поднимая рычаг тормоза. При не работающем двигателе, поршни гидротолкателя опускаются, рычаг тормоза возвращается в исходное положение. Заполнение гидротолкателя рабочей жидкостью производиться согласно инструкции.
Конструкция гидротолкателя ТЭ-30 ЗАПАТЕНТОВАНА.
Патентными правами обладает производитель - Завод "Электроконтактор".
